ПОРЯДОК ВЫПОЛНЕНИЯ

Детали стартера

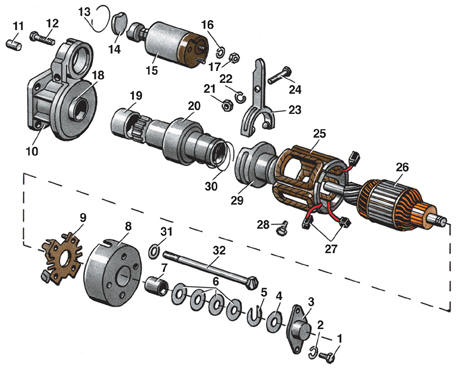

Детали стартера 1 – болт; 2 – шайба; 3 – крышка подшипника; 4 – шайба; 5 – стопорная шайба; 6 – регулировочная шайба; 7 – задний подшипник; 8 – крышка со стороны коллектора; 9 – щеткодержатель; 10 – крышка со стороны привода; 11 – передний подшипник; 12 – болт; 13 – стопорное кольцо; 14 – упор; 15 – тяговое реле; 16 – шайба; 17 – гайка; 18 – опорное кольцо; 19 – втулка; 20 – привод; 21 – гайка; 22 – пружинная шайба; 23 – рычаг привода; 24 – ось рычага; 25 – обмотка статора; 26 – ротор; 27 – щетка; 28 – винт крепления полюса; 29 – втулка включения привода; 30 – пружина; 31 – шайба; 32 – стяжной болт

Снятие ротора

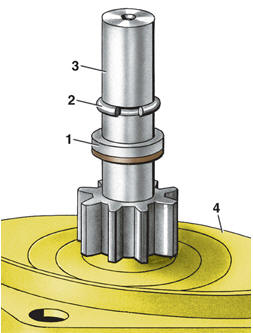

Снятие ротора 1 – защитное кольцо; 2 – пружинное кольцо; 3 – вал ротора; 4 – крышка со стороны привода

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить от тягового реле 15 (см. рис. Детали стартера) вывод обмотки возбуждения. 2. Отвернуть болты 12 и снять тяговое реле 15, выведя из зацепления рычаг 23. 3. Отвернуть болты 1 и снять крышку 3 и шайбу 4. 4. Снять стопорную шайбу 5 и регулировочные шайбы 6. 5. Отвернуть болты 32 и снять крышку 8. 6. Вытащить щетки 27 из щеткодержателя 9 и снять щеткодержатель. 7. Снять корпус стартера с обмотками 25. 8. Поднять автомобиль.

9. Отвернуть гайку 21, вынуть ось 24 рычага и снять рычаг 23. 10. Для того чтобы вынуть ротор 26 с приводом 20 из крышки 10, нужно поставить ротор с крышкой вертикально и, используя трубку подходящего диаметра как оправку, сбить защитное кольцо 1 (см. рис. Снятие ротора) с пружинного кольца 2.

11. Снять пружинное кольцо 2 и вынуть ротор из крышки 4. 12. Зажать ротор 26 (см. рис. Детали стартера) в тисках и снять с вала ротора привод 20 в сборе. Привод разборке не подлежит. Если он неисправен, его надо заменить.
