ОБЩИЕ СВЕДЕНИЯ

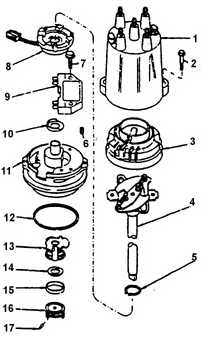

Распределитель зажигания

1. КРЫШК.

2. ВИНТ КРЫШК.

3. РОТО.

4. ВАЛИК РАСПРЕДЕЛИТЕЛ.

5. ПРУЖИННОЕ КОЛЬЦ.

6. ПРОБК.

7. БОЛ.

8. МАГНИТНЫЙ РОТОР ДАТЧИКА И ПЛАСТИН.

9. ЭЛЕКТРОННЫЙ МОДУЛ.

10. УПЛОТНИТЕЛЬНАЯ ВТУЛК.

11. КОРПУ.

12. УПЛОТНИТЕЛЬНОЕ КРУГЛОЕ КОЛЬЦ.

13. ПРУЖИН.

14. ШАЙБ.

15. ПРУЖИНА СОЕДИНИТЕЛЬНОЙ МУФТ.

16. ВЕДУЩАЯ МУФТ.

17. ШТИФ.

18. СОЕДИНИТЕЛЬНАЯ КОЛОДКА

Внешний вид типичного распределителя зажигания

1. 4-ШТЫРЬКОВАЯ СОЕДИНИТЕЛЬНАЯ КОЛОДК.

2. КРЕПЕЖНЫЙ ВИНТ (2 ШТ.)

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Отрицательный провод батареи..

2. Провода высокого напряжения и провод катушки зажигания от крышки.

распределителя..

3. Клеммы проводов катушки зажигания и электронного регулятора опережения.

зажигания..

4. Болт хомута распределителя..

5. Гайку валика распределителя..

6. Распределитель зажигания. Пометить хвостовик привода для правильного.

последующего монтажа распределителя..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Распределитель зажигания. Повернуть хвостовик привода согласно метке..

2. Болт хомута распределителя..

3. Гайку валика распределителя..

4. Клеммы проводов катушки зажигания и электронного регулятора опережения.

зажигания..

5. Провода высокого напряжения и провод катушки зажигания к крышке.

распределителя..

6. Отрицательный провод батареи.
