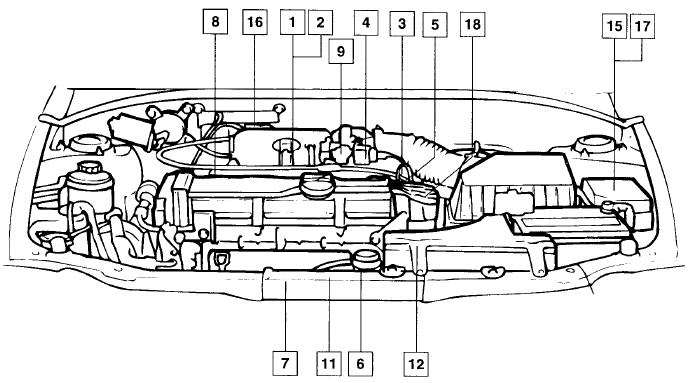

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ (ДВИГАТЕЛЬ [1.6 L4])

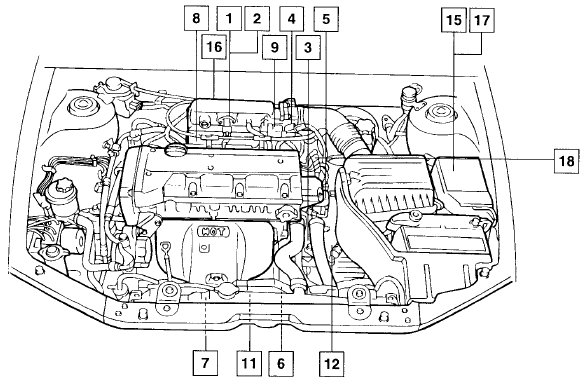

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ (ДВИГАТЕЛИ [1.8/2.0 L4])

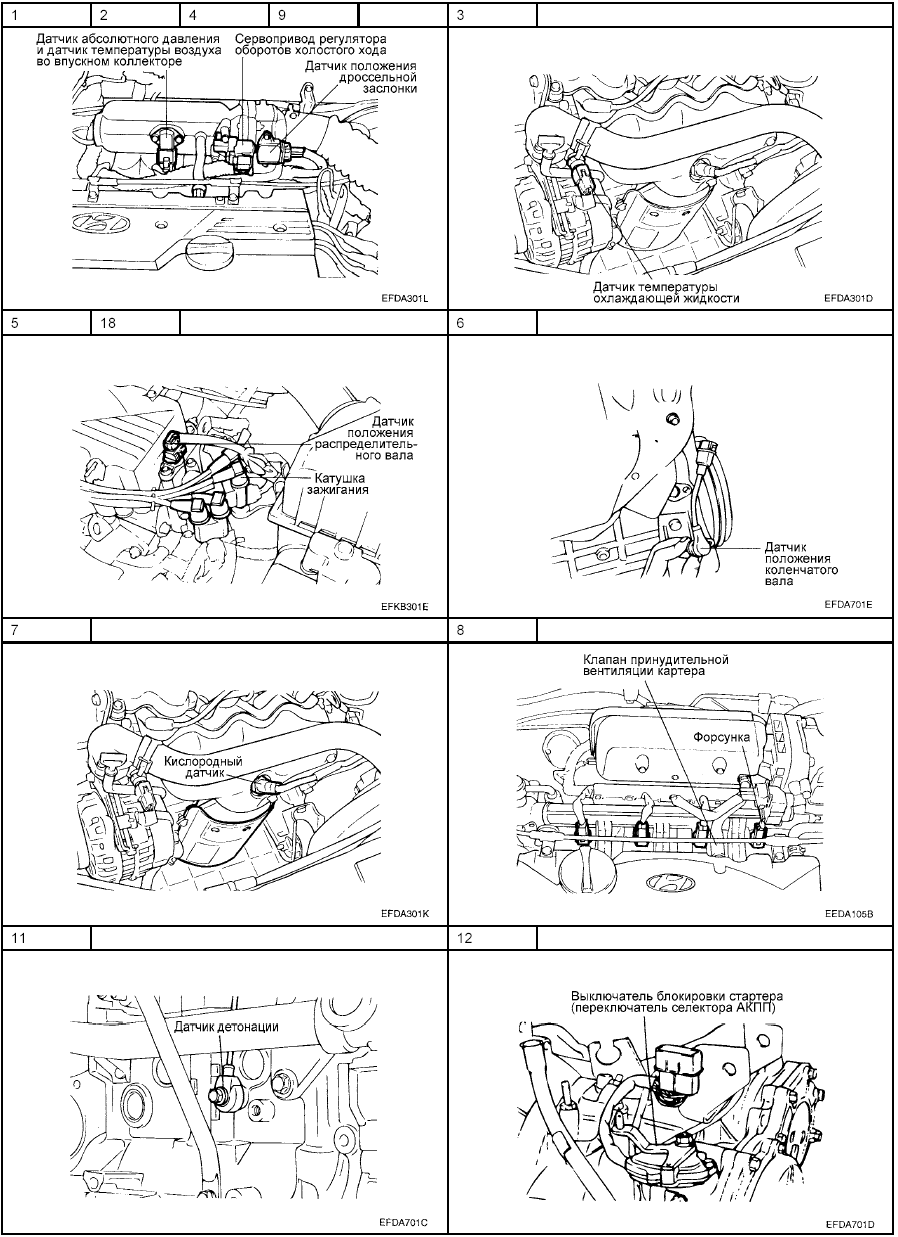

1. Датчик абсолютного давления во впускном коллекторе 1. Датчик абсолютного давления во впускном коллекторе

2. Датчик температуры воздуха во впускном коллекторе

3. Датчик температуры охлаждающей жидкости

4. Датчик положения дроссельной заслонки

5. Датчик положения распределительного вала

6. Датчик положения коленчатого вала

7. Кислородный датчик (с подогревателем)

8. Форсунка

9. Сервопривод регулятора оборотов холостого хода

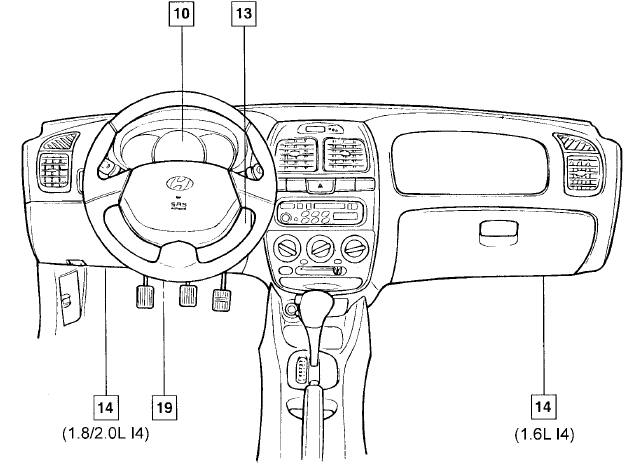

10. Датчик скорости автомобиля

11. Датчик детонации

12. Выключатель блокировки стартера

13. Замок зажигания

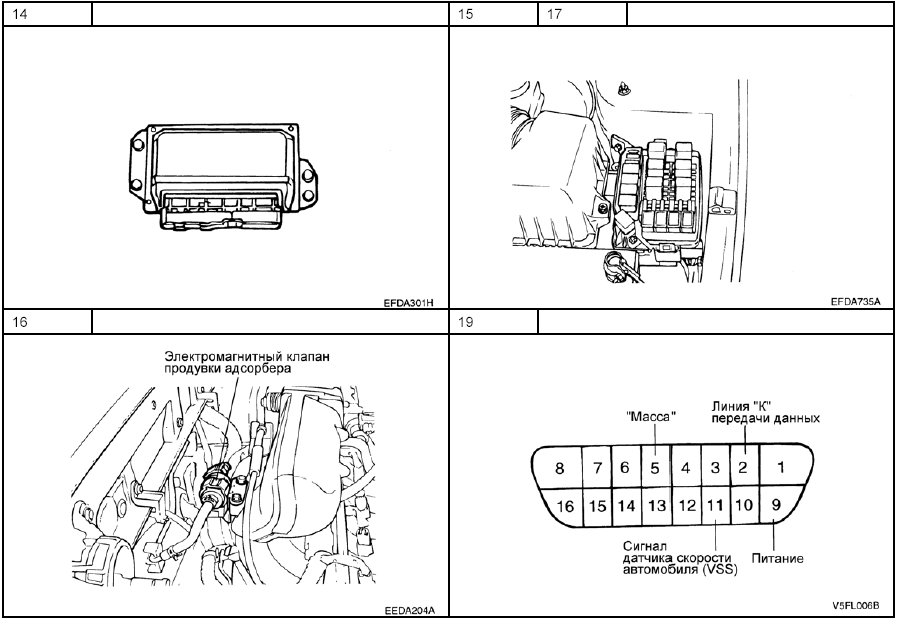

14. Электронный блок управления двигателем

15. Реле электромагнитной муфты компрессора кондиционера

16. Электромагнитный клапан продувки адсорбера

17. Управляющее реле двигателя

18. Катушка зажигания

19. Стандартный диагностический разъем
