ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

ПОРЯДОК ВЫПОЛНЕНИЯ

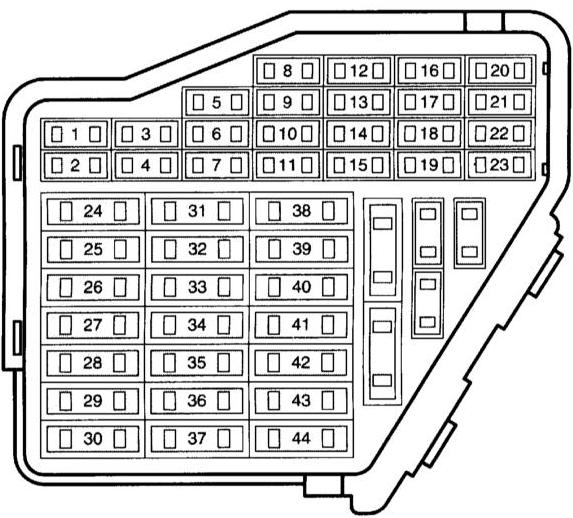

1. Выньте предохранитель № 28 топливного насоса.

2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.

3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.

5. Если реле не включается, проверьте напряжение питания и управление.

6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.

7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.

8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса. Проверка питания

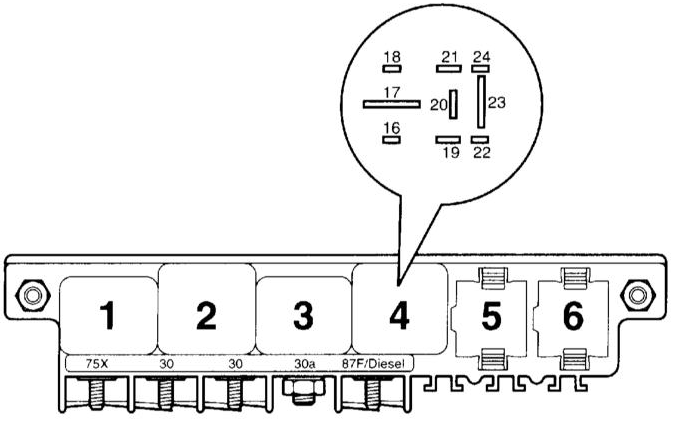

Выньте реле топливного насоса из платы реле (место реле № 4). Включите зажигание. Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните. Выключите зажигание. ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.

2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

3. Вставьте предохранитель топливного насоса.

4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
