Тяги и поперечина задней подвески

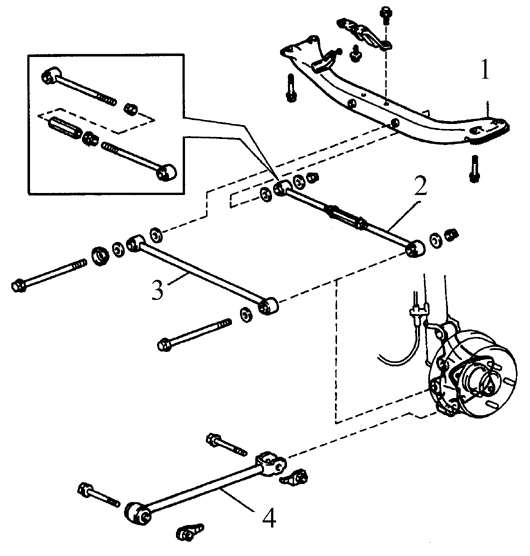

Тяги и поперечина задней подвески
1. Поперечина подвески
2. Поперечная тяга подвески N2
3. Поперечная тяга подвески N1
4. Продольная тяга

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления заднего колеса, поднимите заднюю часть автомобиля и установите его на опорах.
2. Заблокируйте передние колеса и снимите заднее колесо.

Поперечная тяга N2
3. Если на автомобиле установлен клапан ограничения давления в контуре задних тормозов, чувствительный к нагрузке автомобиля – открутите контргайку, крепящую нижнюю пружину клапана к правой поперечной тяге N2. Постарайтесь не скрутить регулировочную гайку, установленную чуть выше. Рекомендуется пометить регулировочную гайку и резьбу крепления пружины быстросохнущей краской для того, чтобы потом их можно было установить в первоначальное положение.

4. Снимите гайку и шайбу с внешнего конца поперечной тяги, крепящие ее к кронштейну

4. Снимите гайку и шайбу с внешнего конца поперечной тяги, крепящие ее к кронштейну ступицы и снимите болт (если вы снимаете только тягу N2, болт доставать не нужно).

5. Открутите и снимите гайку и шайбу с внутреннего конца поперечной тяги, крепящие

5. Открутите и снимите гайку и шайбу с внутреннего конца поперечной тяги, крепящие ее к поперечине подвески.
6. Снимите поперечную тягу N2.

* Не откручивайте контргайки и не вращайте регулировочную стяжку; если вы открутите стяжку, это изменит схождение задних колес.

Поперечная тяга N1
7. Открутите гайку и болт, крепящие внутренний конец тяги.
Также, открутите гайку и болт, крепящие внешний конец тяги к кронштейну ступицы. Снимите центральную секцию выхлопной трубы и изоляцию выхлопной трубы (см. подраздел 5.13). Если на автомобиле установлен клапан ограничения давления в контуре задних тормозов, чувствительный к нагрузке автомобиля, отсоедините крепление нижней пружины (см. пункт 3).
8. Установите домкрат под поперечину задней подвески. Открутите четыре болта, крепящих поперечину (см. рис. Тяги и поперечина задней подвески). Опустите поперечину настолько, чтобы можно было достать длинный сквозной болт, крепящий поперечные тяги.
9. Открутите и снимите болт и гайку крепления передней поперечной тяги к кронштейну ступицы заднего колеса.
10. Снимите гайку и болт, крепящие переднюю поперечную тягу к поперечине подвески.
11. Снимите поперечную тягу N1.

    Продольная тяга
    Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открутите гайки крепления колеса, поднимите автомобиль и установите его на опорах. Снимите колесо. 2. Открутите и снимите болт крепления (указаны стрелками) продол ...
