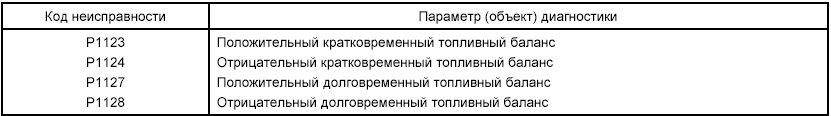

Hyundai Elantra: Поиск неисправностей по диагностическим кодам - код неисправности P1123 /P1124
/P1127 /P1128 - Топливная система - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Поиск неисправностей по диагностическим кодам - код неисправности P1123 /P1124 /P1127 /P1128

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

Система управления составом воздушно-топливной смеси в дополнение к различным датчикам включает в себя следующие компоненты и системы:

• Система впуска.

• Система выпуска.

• Система улавливания паров топлива (включая электромагнитный клапан продувки адсорбера).

• Топливные форсунки.

• Регулятор давления топлива.

• Топливный насос.

Для того, чтобы состав воздушно-топливной смеси находился в допустимых пределах все датчики, компоненты и системы, влияющие на состав воздушно-топливной смеси, должны функционировать нормально.

УСЛОВИЯ РЕГИСТРАЦИИ НЕИСПРАВНОСТИ [ДЛЯ КРАТКОВРЕМЕННОГО ТОПЛИВНОГО БАЛАНСА (SHORT-TERM FUEL TRIM)]

Электронный блок управления двигателем запишет код неисправности загорится контрольная лампа неисправности двигателя, если в течение двух циклов движения автомобиля за период 30 секунд либо значение кратковременного топливного баланса положительное в пределах 10-15% (т.е значительная коррекция при увеличении длительности импульса открытия форсунки) [для кода P1123] либо добавочное значение кратковременного топливного баланса менее 0,4 мсек или значение кратковременного топливного баланса отрицательное в пределах 10-15% (т.е значительная коррекция при уменьшении длительности импульса открытия форсунки) [для кода P1124], когда выполнены следующие условия:

1. Электронный блок управления двигателем осуществляет управление с обратной связью по составу воздушно-топливной смеси ("closed-loop").

2. Частота вращения коленчатого вала двигателя менее 1000 об/мин.

3. Температура охлаждающей жидкости двигателя выше 70°С.

4. Продувка адсорбера паров топлива не производится.

5. Поток воздуха на впуске меньше 7,5 г/сек [для кода P1123] или 5,5 г/сек [для кода P1124].

[ДЛЯ ДОЛГОВРЕМЕННОГО ТОПЛИВНОГО БАЛАНСА (LONG-TERM FUEL TRIM)]

Электронный блок управления двигателем запишет код неисправности загорится контрольная лампа неисправности двигателя, если в течение двух циклов движения автомобиля за период 30 секунд либо мультипликативное значение долговременного топливного баланса менее 77% (т.е. предельно допустимая коррекция при компенсации постоянного положительного отклонения кратковременного топливного баланса) [для кода P1127] либо значение долговременного топливного баланса отрицательное в пределах 10-15% (т.е. предельно допустимая коррекция при компенсации постоянного отрицательного отклонения кратковременного топливного баланса) [для кода P1128], когда выполнены следующие условия:

1. Нагрузка на двигатель (длительность сигнала открытия форсунки) превышает 1,8 мсек.

2. [Для кода P1127] Электронный блок управления двигателем осуществляет управление с обратной связью по составу воздушно-топливной смеси ("closed-loop").

3. Температура охлаждающей жидкости двигателя выше 70°С.

4. Продувка адсорбера паров топлива не производится.

5. Поток воздуха на впуске меньше 5,5 г/сек.

6. [Для кода P1128] Частота вращения коленчатого вала двигателя менее 1000 об/мин.

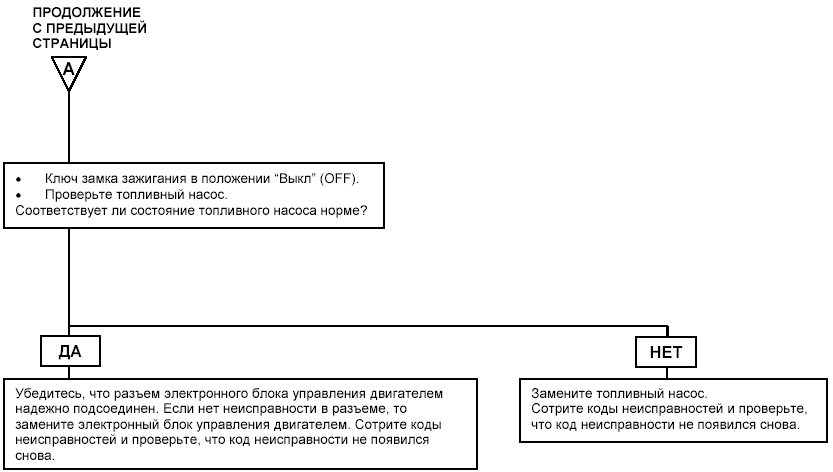

ПРОЦЕДУРА ПРОВЕРКИ


ПРОЦЕДУРА ПРОВЕРКИ
