Hyundai Elantra: Поиск неисправностей по диагностическим кодам - код неисправности P0301/P0302/P0303/P0304 - Топливная система - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Поиск неисправностей по диагностическим кодам - код неисправности P0301/P0302/P0303/P0304

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

ПРИНЦИП РАБОТЫ И НАЗНАЧЕНИЕ

Смотрите соответствующий параграф для кода P0300.

УСЛОВИЯ РЕГИСТРАЦИИ НЕИСПРАВНОСТИ

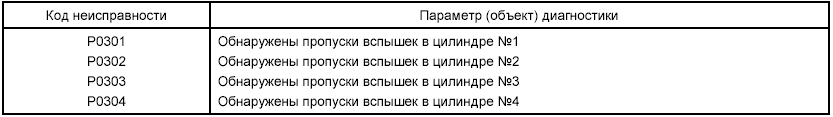

Электронный блок управления двигателем запишет один из кодов неисправностей P0301 - P0304 и загорится контрольная лампа неисправности двигателя, если в течение двух циклов движения автомобиля обнаружены 2 пропуска вспышек на каждые 100 оборотов коленчатого вала для соответствующего цилиндра двигателя. Частота пропуска вспышек измеряется каждые 200 оборотов коленчатого вала двигателя, когда выполнены следующие условия:

• Изменение частоты вращения коленчатого вала в секунду меньше 1000 об/мин.

• Частота вращения коленчатого вала находится в пределах 600 - 4000 об/мин.

• Нагрузка на двигатель (длительность сигнала открытия форсунки) больше 2 мсек.

• Нет отсечки топливоподачи.

• Коленчатый вал двигателя не проворачивается стартером.

• Автомобиль движется по ровной дороге (значение ускорения менее 0,3 g по данным датчика ускорения).

Если частота пропуска вспышек увеличивается до значения 5 - 25 % на каждые 200 оборотов коленчатого вала двигателя, то существует опасность повреждения каталитического нейтрализатора и контрольная лампа неисправности двигателя будет периодически загораться. Температура каталитического нейтрализатора может превысить 1950°С, если частота пропуска вспышек увеличивается далее. Данный код показывает наличие данных о неисправности в системе зажигания для данного цилиндра от электронного блока управления двигателем (ECM).

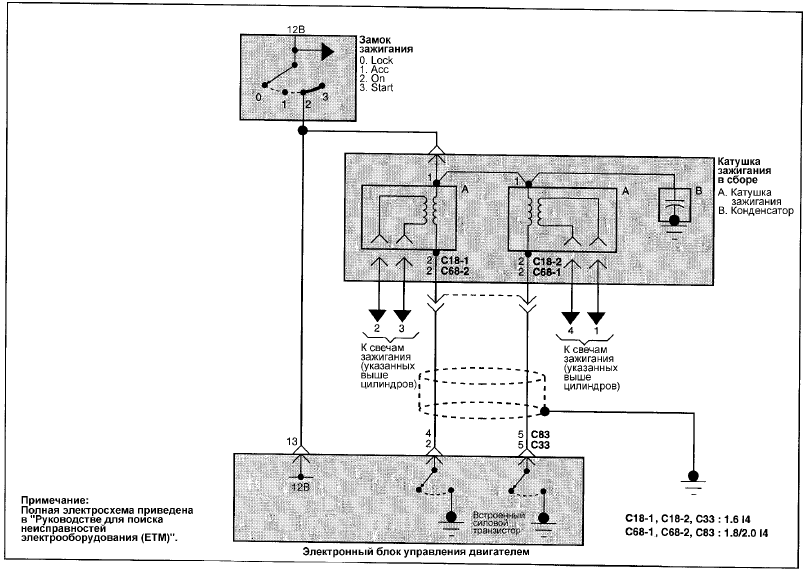

ЭЛЕКТРОСХЕМА

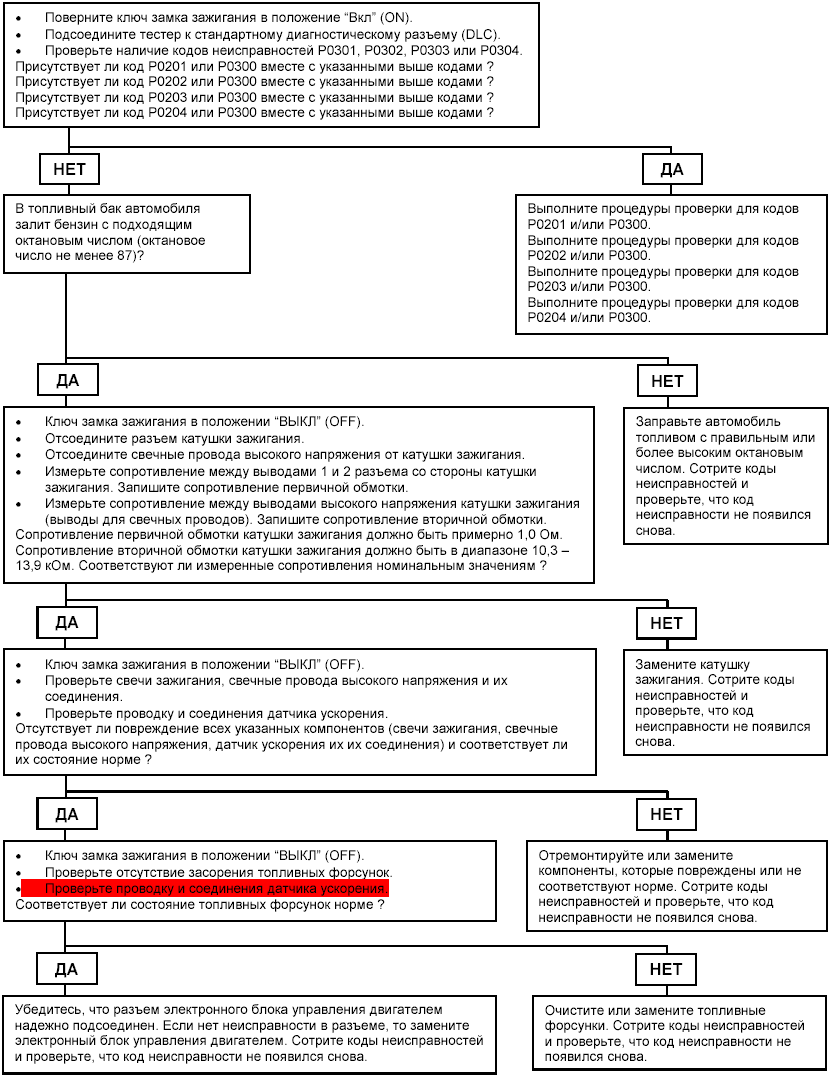

ПРОЦЕДУРА ПРОВЕРКИ


ПРОЦЕДУРА ПРОВЕРКИ
