ОБЩИЕ СВЕДЕНИЯ

Предупреждение При снятии любого переключателя отсоединяйте батарею от массы.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключатель зажигания и замок руля

1. Смотрите подраздел 12.10.

Комбинация выключателей на рулевой колонке

2. Снимите накладки рулевой колонки.

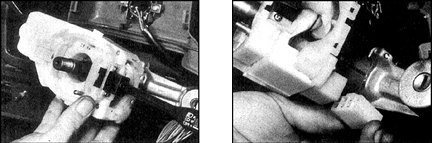

3. Снимите нужный выключатель с кронштейна (фото слева), подав на себя, разомкнув

3. Снимите нужный выключатель с кронштейна (фото слева), подав на себя, разомкнув разъем (фото справа).

4. Выключатель устанавливается в обратном порядке.

Кнопочные выключатели в средней части передней панели

5. Снимите среднюю часть панели.

5. Снимите среднюю часть панели.

6. Отсоедините разъемы от переключателей.

7. Подайте выключатель вперед и достаньте.

7. Подайте выключатель вперед и достаньте.

8. Сборка выполняется в обратном порядке.

Выключатель вентилятора отопителя

9. Снимите панель управления отопителем (см. подраздел 5.1.1).

10. Достаньте рукоятку управления вентилятором.

11. Освободите защелки (две внизу и одна вверху) и достаньте выключатель.

12. Установите выключатель в обратном порядке.

Переключатели со стороны водителя

13. К этим выключателям относятся выключатель привода зеркала, освещения панели приборов, передних противотуманных фар.

14. Снимите кожух панели приборов с вентиляционным соплом.

15. Работая под панелью, освободите защелки и достаньте выключатель. Отсоедините разъем.

16. При сборке вставьте выключатель до щелчка. Установите кожух панели приборов с вентиляционным соплом.

Выключатель электропривода стеклоподъемника

17. Подденьте и достаньте выключатель и отсоедините разъем. Разъем крепится скобой изнутри, поэтому может понадобиться снять панель двери.

18. Установите панель двери, вставьте выключатель до щелчка.

Выключатель привода люка

19. Осторожно, обмотав лезвие тонкой отвертки ПХВ- лентой, подденьте выключатель, который находится в корпусе привода люка.

20. Отсоедините разъем и достаньте выключатель.

21. Сборка выполняется в обратном порядке.

Концевые выключатели сигнализации неплотно закрытой двери/ плафона освещения двери

22. Откройте дверь. Выключатель находится на передней стойке дверного проема.

23. Отверните винты и достаньте выключатель, отсоедините разъем.

24. Установите выключатель в обратном порядке. Проверьте правильность установки уплотнителя.
