Volkswagen Golf: Педаль тормоза - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Педаль тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали привода

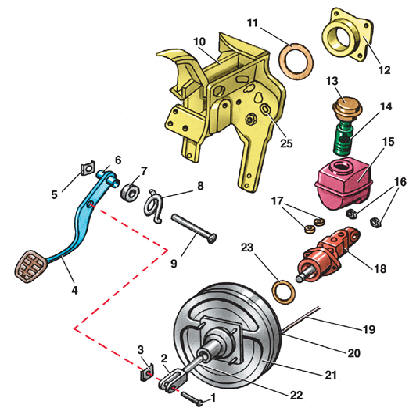

Детали привода тормозов 1 – палец; 2 – вилка толкателя; 3 – стопорное кольцо; 4 – педаль тормоза; 5 – стопорное кольцо; 6 – втулка педали тормоза; 7 – втулка; 8 – возвратная пружина; 9 – ось; 10 – кронштейн; 11 – прокладка; 12 – кронштейн; 13 – пробка; 14 – датчик уровня жидкости; 15 – бачок; 16 – гайка; 17 – втулка; 18 – главный тормозной цилиндр; 19 – вакуумный шланг; 20 – обратный клапан; 21 – вакуумный усилитель; 22 – толкатель; 23 – прокладка; 24 – гайка; 25 – шайба

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять педаль сцепления (см. подраздел 4.2.3). 2. Снять стопорное кольцо 3 крепления вакуумного усилителя. 3. Снять палец 1 крепления вакуумного усилителя. 4. Отсоединить вилку 2 толкателя 22 вакуумного усилителя 21 от педали 4 тормоза. 5. Снять стопорное кольцо 5. 6. Отцепить возвратную пружину 8. 7. Вынуть ось 9 и снять педаль 4 тормоза, возвратную пружину 8 и втулку 7. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установку педали тормоза производят в порядке, обратном снятию, с учетом следующего. 2. Очистить ось 9 и втулку 7. 3. Если педаль болтается на оси 9 или визуально виден износ оси, то ось необходимо заменить. Если после установки новой оси 9 педаль все еще болтается, необходимо заменить втулку 7. 4. Смазать ось 9 и втулку 7 универсальной смазкой.
