Спецификации

Общие параметры

ВНИМАНИЕ

Отдельные характеристики приведены также в тексте Главы и в случае обязательности их выполнения выделены жирным шрифтом

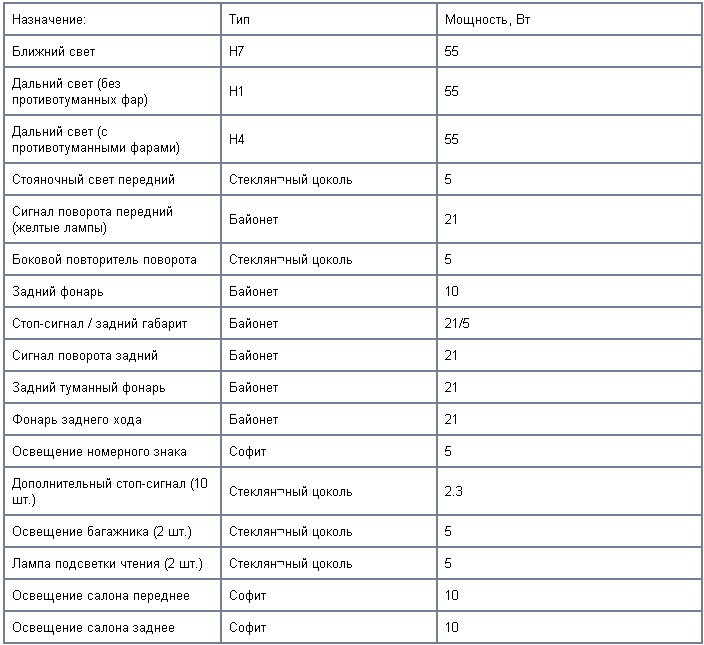

Лампы накаливания 12 В

Для возможности замены лампы в любое время необходимо всегда иметь с собой в автомобиле ящик с наиболее важными запасными лампами.

Расположение реле и предохранителей

Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления.

Реле расположены на плате, позади левой крышки в районе расположения ног, под панелью приборов. У автомобилей с большим объемом оборудования позади платы реле находится коробка дополнительных реле.

Плата реле -R- (реле показаны темным цветом)

№ реле Потребитель I реле звукового сигнала двойного тона II разгрузочное реле Х-контакта III реле автоматики интервалов стеклоочистителя IV реле топливного насоса или реле свечей накаливания V реле системы впрыска дизельного двигателя VI реле противотуманных фар A предохранитель электрического обогрева сиденья B свободно C предохранитель электрического стеклоподъемника

Коробка дополнительных реле -Z13- над платой реле

1 Реле звукового сигнала 2 Реле контрольного прибора ламп заднее 3 Реле контрольного прибора ламп заднее 4 Прибор управления прикрытия зеркала 5 Прибор управления прикрытия зеркала 6 Разделительное реле телефона 7 Свободно 8 Свободно 9 Свободно 10 Свободно 11 Реле блокировки стартера и фонаря заднего хода 12 Реле фароочистителя 13 Реле свободного хода вентилятора радиатора (кондиционер)

Главный блок предохранителей

Расположение предохранителей главного блока предохранителей 1 S131 Подогрев свечей накаливания (дизельный двигатель) 2 S132 Система управления двигателя 3 S133 Вентилятор охлаждающей жидкости 2 4 S134 Салон 5 S138 Генератор 1а S162 ABS (гидронасос) 2а S163 ABS (клапаны) 3а S164 Вентилятор охлаждающей жидкости

Цветовая маркировка предохранителей

Ток, А Цвет предохранителя 5 Бежевый 7.5 Коричневый 10 Красный 15 Синий 20 Желтый 25 Белый 30 Зеленый

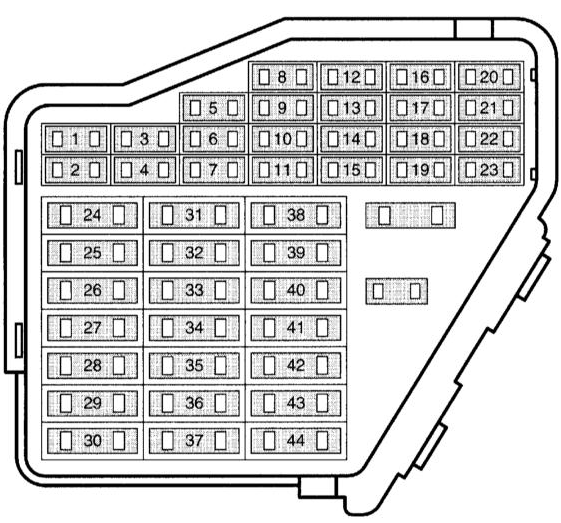

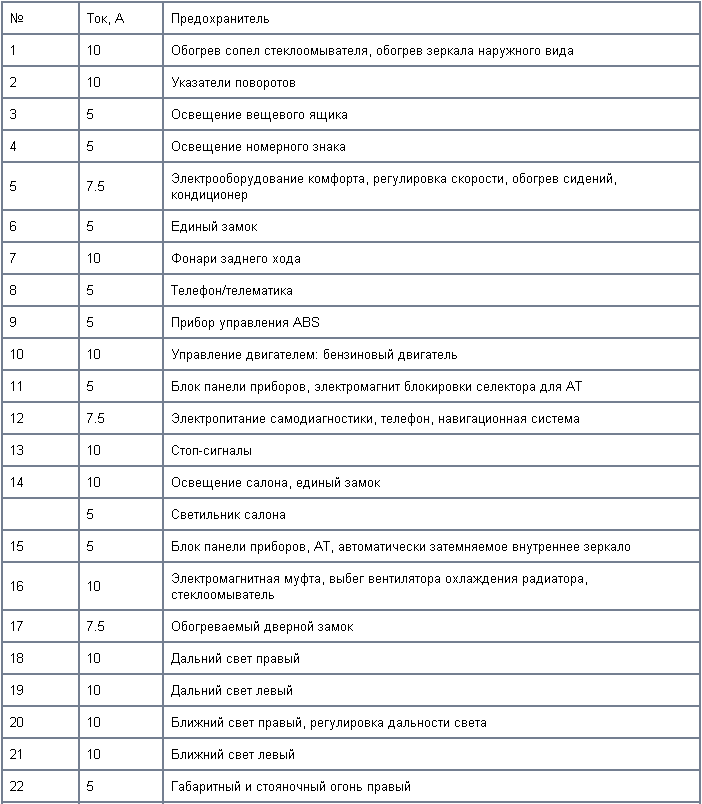

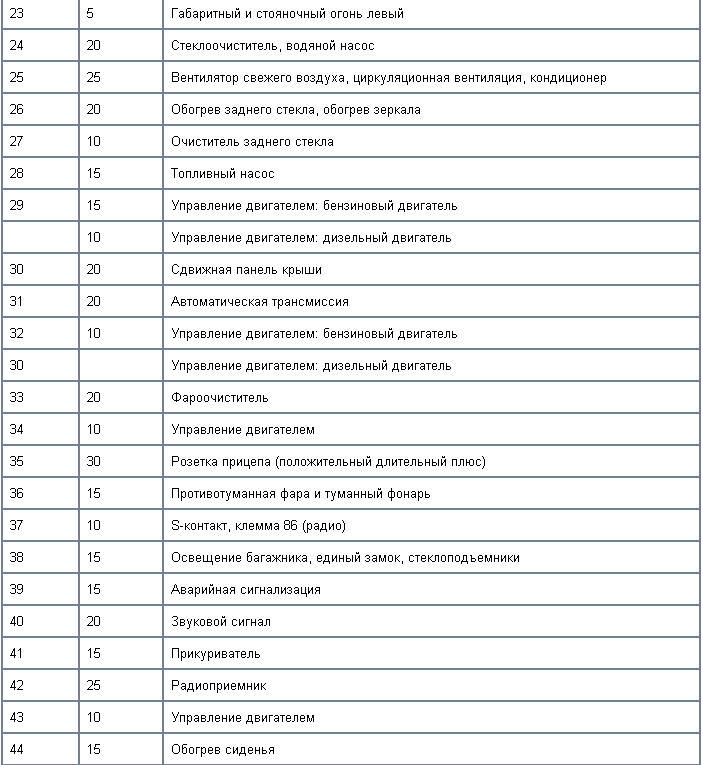

Расположение предохранителей в коробке

Расположение предохранителей зависит от оборудования автомобиля и года его выпуска. Расположение предохранителей приведено на крышке блока предохранителей.

Расположение предохранителей приведено на крышке блока предохранителей.

НИМАНИЕ Предохранители в коробке предохранителей обозначаются с места 23 на схеме расположения номером 223, предохранитель 24 номером 224 и т.д.

Прочие предохранители, а также расположение реле приведены в Разделе „Электрические схемы“.

Усилия затягивания резьбовых соединений

Моменты затяжки крепежа приведены также в тексте Главы и на некоторых иллюстрациях*.

*Выделенные в тексте жирным шрифтом моменты затяжки подлежат точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь ориентировочно

Автомобили данной марки оборудованы 12 В системой электрооборудования с заземлением по отрицательному полюсу. Питание всех осветительных приборов и электрических агрегатов осуществляется от батареи свинцово-кислотного типа, подзаряжаемой от генератора переменного тока.

Данная Глава посвящена описанию процедур обслуживания и ремонта некоторых компонентов системы бортового электрооборудования, к числу которых относятся кроме конкретных рассмотренных ниже также все осветительные приборы и не связанные непосредственно с двигателем электрические аксессуары. Кроме того, рассмотрены процедуры диагностики неисправностей электрооборудования общего порядка.

ВНИМАНИЕ

При выполнении любых работ по ремонту и обслуживанию компонентов системы электрооборудования необходимо в обязательном порядке предварительно отсоединять отрицательный провод от батареи во избежание получения электротравмы и/или возгорания.
