ОБЩИЕ СВЕДЕНИЯ.

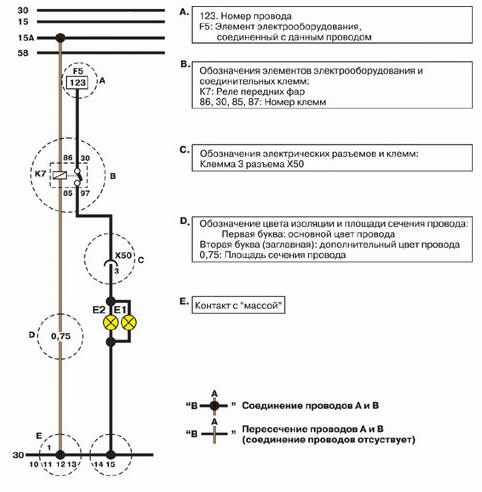

Условные обозначения электрических схе.

Пример.

Е1: Левая передняя фара.

Е2: Правая передняя фара.

К7: Реле передних фа.

"30": Положительный провод аккумуляторной батареи (+).

"15": Провод питания системы зажигания.

"15А": Провод питания системы зажигания (в отличие от провода 15 напряжение питания.

отсутствует при включении стартера).

"58": Провод питания приборов освещения

Обозначения элементов электрооборудования

    Обозначения элементов электрооборудования
    ОБЩИЕ СВЕДЕНИЯ ОБОЗНАЧЕНИЕ УСТРОЙСТВО  ПРИМЕР  E  Лампа  Передняя фара, противотуманная фара  F Предохранитель Плавкий пред ...
