Nissan Sunny: Нижний рычаг - Подвески и рулевое управление - Инструкция по эксплуатации автомобиля Nissan SunnyNissan Sunny: Нижний рычаг

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и установите на подставки.

2. Снимите колесо.

3. Отверните гайку крепления тяги стабилизатора к нижнему рычагу подвески.

4. Отверните два болта (указаны стрелками) крепления хомута рычага к поперечине

4. Отверните два болта (указаны стрелками) крепления хомута рычага к поперечине подвески, снимите хомут.

5. Отпустите гайку (указана стрелкой) оси рычага.

5. Отпустите гайку (указана стрелкой) оси рычага.

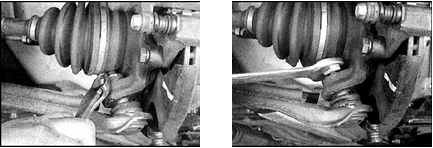

6. Расшплинтуйте и отверните гайку шаровой опоры рычага.

6. Расшплинтуйте и отверните гайку шаровой опоры рычага.

7. Отсоедините рычаг от поворотного кулака, выпрессовав шаровую опору.

7. Отсоедините рычаг от поворотного кулака, выпрессовав шаровую опору.

8. Отверните гайку оси рычага, снимите шайбу.

9. Сместите рычаг вниз и отсоедините от тяги стабилизатора, снимите втулку и шайбу.

10. Снимите рычаг с оси и достаньте из под автомобиля.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние рычага и втулок, наличие на этих деталях следов износа, трещин и других повреждений.

2. Проверьте люфт шаровой опоры, свободу вращения шарового пальца в корпусе. проверьте состояние резинового чехла.

3. Рычаг представляет собой неразборную конструкцию и заменяется в сборе. Втулки и шаровая опора отдельной замене не подлежат.

Установка Предупреждение Все крепления рычага окончательно затягиваются после снятия автомобиля с домкрата.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Оденьте рычаг на ось.

2. Присоедините тягу стабилизатора, предварительно установив шайбу и втулку тяги (выпуклой стороной шайба должна быть обращена к втулке).

3. Оденьте шайбу и заверните новую гайку, не затягивая.

4. Присоедините шаровую опору к кулаку, заверните гайку, не затягивая.

5. Установите хомут нижнего рычага, заверните болты.

6. Установите на тягу стабилизатора нижнюю втулку и шайбу (выпуклой стороной шайба должна быть обращена к втулке), заверните новую гайку.

7. Установите колесо и опустите автомобиль.

8. Отпустите ручной тормоз, перекатите автомобиль вперед и назад, покачайте переднюю часть.

9. Затяните все крепления рычага с заданными моментами, зашплинтуйте гайку опоры новым шплинтом.

10. По окончании проверьте углы установки колес.
