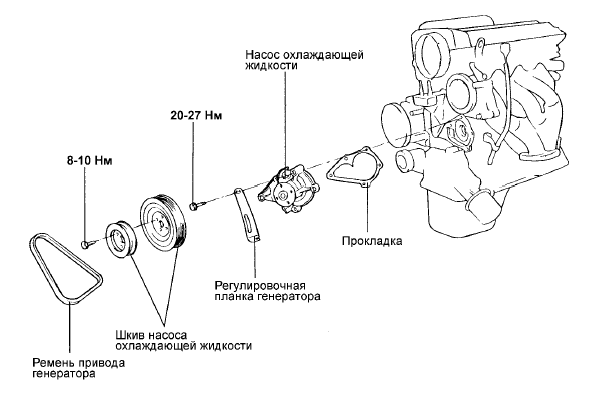

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ - КОМПОНЕНТЫ

СНЯТИЕ

1. Слейте охлаждающую жидкость и отсоедините соединительный шланг подводящей трубы системы охлаждения от насоса охлаждающей жидкости.

2. Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.

3. Снимите крышки ремня привода ГРМ и направляющий ролик ремня привода ГРМ.

4. Отверните болты крепления насоса охлаждающей жидкости, затем снимите регулировочную планку генератора.

5. Снимите насос охлаждающей жидкости в сборе с блока цилиндров.

ПРОВЕРКА

1. Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе если необходимо.

2. Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе если необходимо.

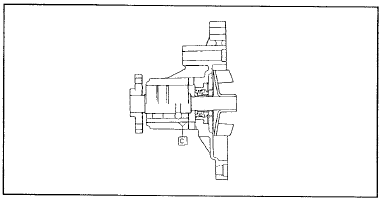

3. Проверьте насос на отсутствие утечек охлаждающей жидкости. Если имеются утечки охлаждающей жидкости, то узел сальника неисправен. Замените насос охлаждающей жидкости в сборе.

УСТАНОВКА

1. Удалите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров

2. Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса номинальным моментом.

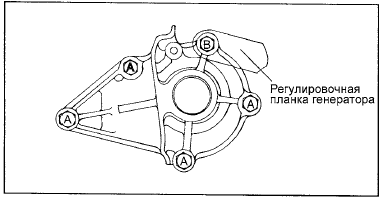

Момент затяжки Болты крепления насоса охлаждающей жидкости к блоку цилиндров :

А : 12 - 15 Нм В : 20 - 27 Нм 3. Установите ролик натяжителя ремня привода ГРМ.

Отрегулируйте натяжение ремня привода ГРМ.

4. Установите крышки ремня ГРМ.

5. Установите шкив насоса охлаждающей жидкости и ремень привода генератора, и затем отрегулируйте натяжение ремня.

6. Заполните систему охлаждения чистой охлаждающей жидкостью.

7. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
