Volkswagen Golf: Генератор, аккумулятор, стартер - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Генератор, аккумулятор, стартер

ПОРЯДОК ВЫПОЛНЕНИЯ

А – аккумулятор;

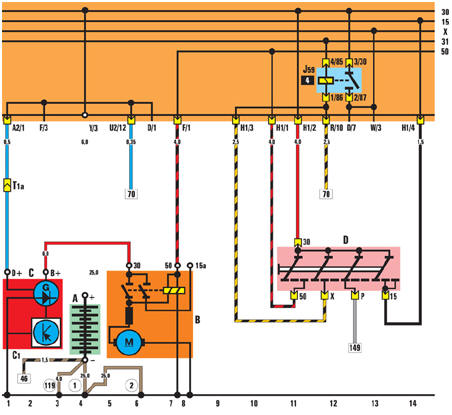

А – аккумулятор; В – стартер; С – генератор; С1 – регулятор напряжения; D – выключатель (замок) зажигания; J59 – разгрузочное реле; 1 – перемычка аккумулятор – кузов; 2 – перемычка коробка передач – кузов; 119 – соединение с «массой 1» – в жгуте проводов фар

    Вентилятор радиатора и отопителя
    ПОРЯДОК ВЫПОЛНЕНИЯ Е9 – выключатель вентилятора отопителя; F18 – выключатель вентилятора радиатора; F87 – термовыключатель; J138 – реле вентилятора радиатора; L16 – лампа подсветки регулятора ...
