Hyundai Elantra: Электросхема системы управления АКПП (1.6L I4)

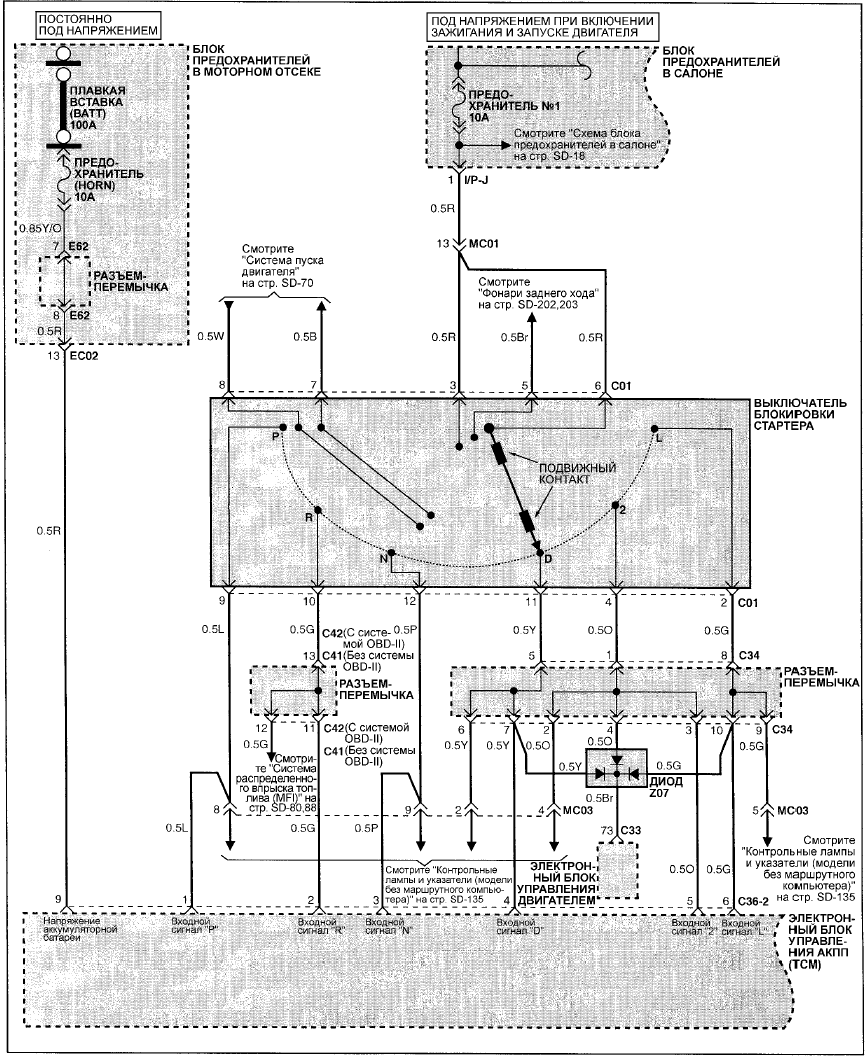

ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.6L I4)

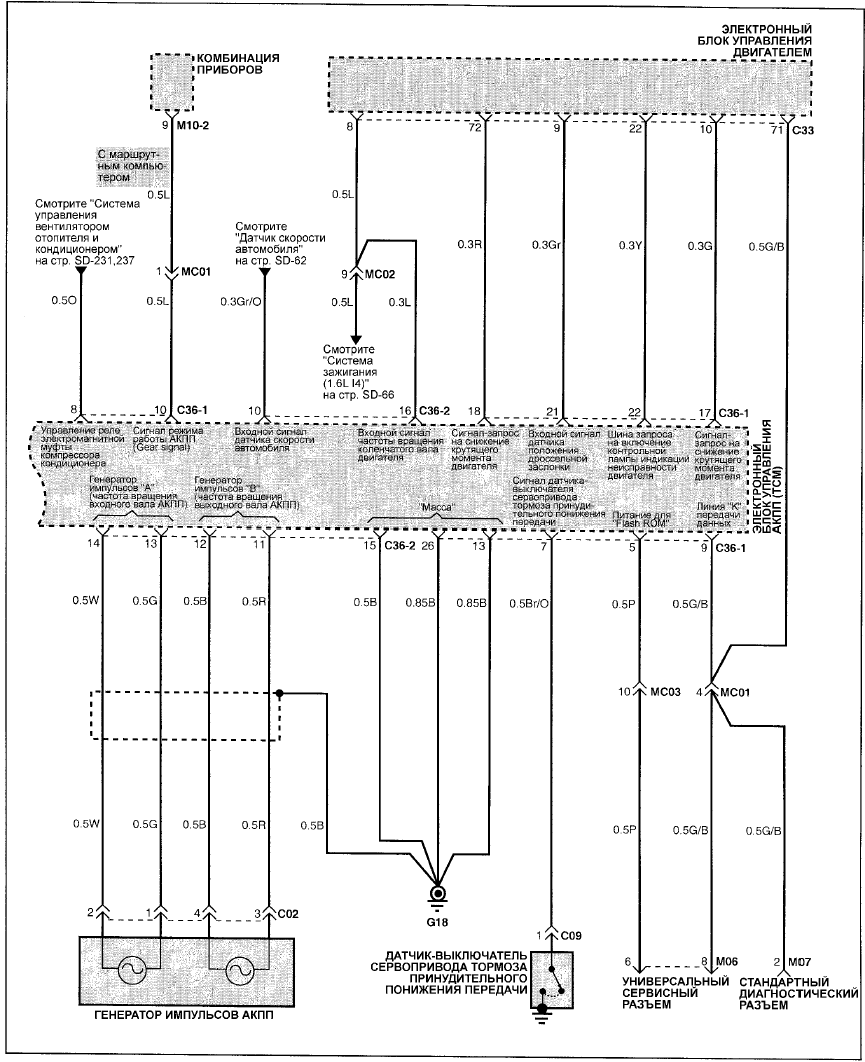

ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.6L I4)

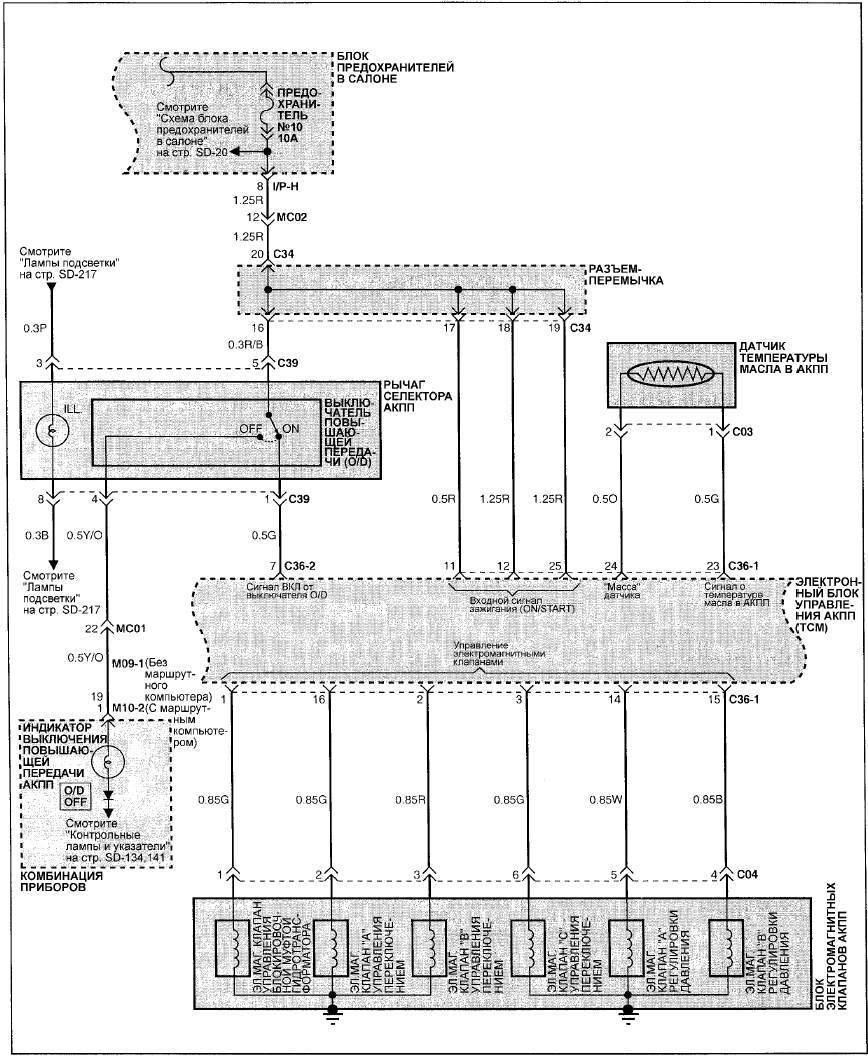

ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.6L I4)
