Hyundai Elantra: Датчик скорости автомобиля (VSS) - Топливная система - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Датчик скорости автомобиля (VSS)

Датчик скорости автомобиля представляет собой герконовое реле, встроенное в спидометр. Датчик преобразует данные о скорости автомобиля (частота вращения шестерни коробки передач) в сигналы (импульсы напряжения), которые передаются в электронный блок управления двигателем.

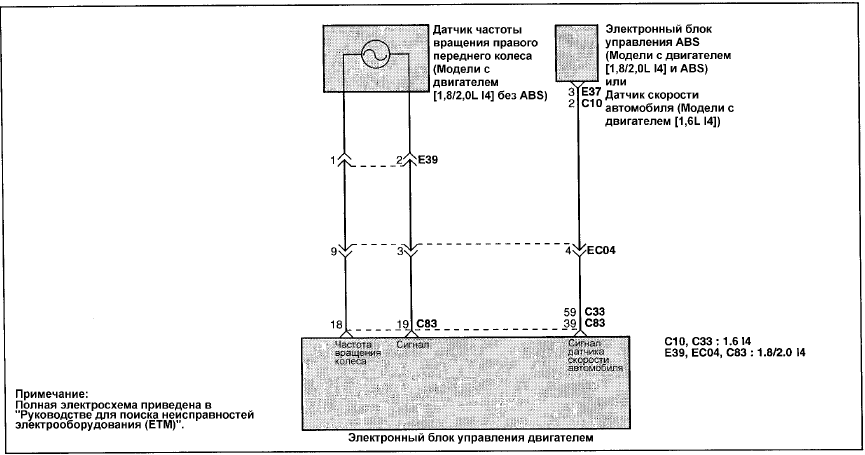

ЭЛЕКТРОСХЕМА - ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ (VSS)

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ

Если произошел обрыв или короткое замыкание в цепи датчика скорости автомобиля, то двигатель может заглохнуть при сбросе скорости до остановки автомобиля.

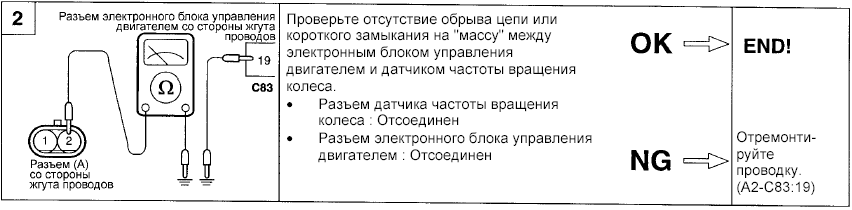

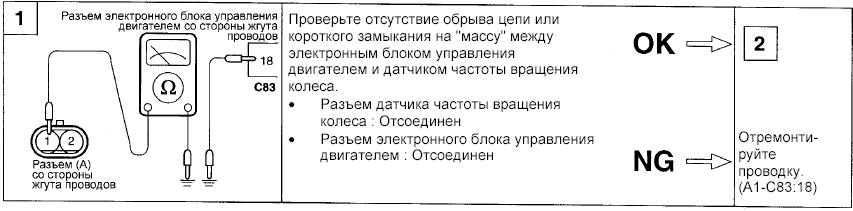

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (МОДЕЛИ С ДВИГАТЕЛЕМ [1.8/2.0L I4] БЕЗ ABS)

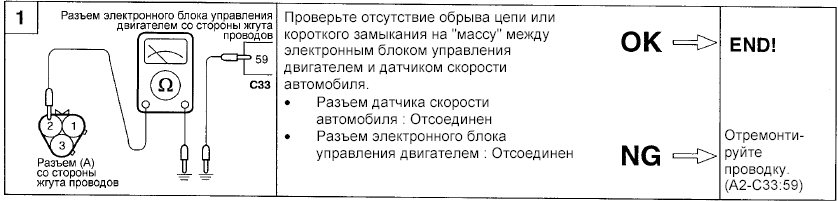

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (МОДЕЛИ С ДВИГАТЕЛЕМ [1.6L I4])

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ (МОДЕЛИ С ДВИГАТЕЛЕМ [1.6L I4])
