Volkswagen Golf: Блок предохранителей и реле
ПОРЯДОК ВЫПОЛНЕНИЯ

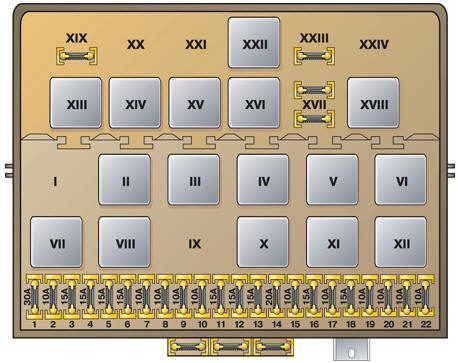

Блок реле и предохранителей на моделях выпуска до 07.1989 г.

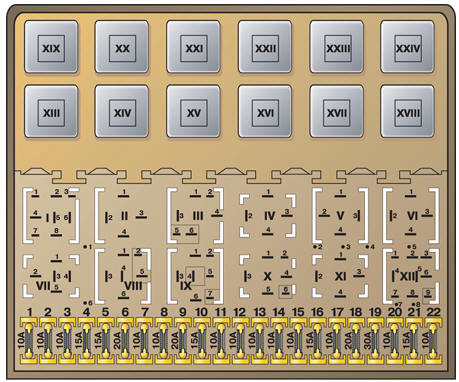

Блок реле и предохранителей на моделях выпуска с 08.1989 г.
Блок предохранителей и реле находится в левой полке 1 (см. рис. Крепление верхней полки) под панелью приборов и закрыт крышкой 4. Величина номинального тока нанесена на корпус предохранителя. Кроме того, корпус предохранителя имеет цвет, соответствующий номинальной величине тока.
Предупреждение С 08.89 г. на автомобилях моделей Jetta и с 08.89 г. на автомобилях моделей Golf был изменен блок предохранителей и реле.
В блоке предохранителей и реле под предохранителями находятся запасные предохранители и пинцет для вынимания предохранителей из контактных гнезд. Запрещается заменять предохранители проволокой или аналогичными средствами, т. к. это может привести к серьезным повреждениям электрооборудования.
Величина номинального тока, А Цвет 10 Красный 15 Голубой 20 Желтый 30 Зеленый
Цепи, защищаемые предохранителями (модель Golf выпуска до 07.1989 г. и модель Jetta до 12.1988 г.)
| N предохранителя | Цепи, защищаемые предохранителями | Величина тока, А |
| 1 | Электровентилятор | 30 |
| 2 | Лампа сигнала торможения | 10 |
| 3 | Прикуриватель, радиоприемник, часы, плафон освещения салона | 10 |
| 4 | Аварийная сигнализация | 15 |
| 5 | Топливный насос | 15 |
| 6 | Противотуманная фара | 15 |
| 7 | Задний левый фонарь габаритного света | 10 |
| 8 | Задний правый фонарь габаритного света | 10 |
| 9 | Дальний свет правой фары, контрольная лампа дальнего света фар | 10 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Стеклоочиститель, омыватель ветрового стекла, омыватель фар | 15 |
| 12 | Стеклоочиститель и омыватель стекла двери задка, контрольная лампа уровня охлаждающей жидкости, наружное зеркало заднего вида с электроприводом | 15 |
| 13 | Обогрев заднего стекла двери задка, обогреватель наружного зеркала заднего вида | 20 |
| 14 | Вентилятор отопителя | 20 |
| 15 | Фонарь заднего хода, лампа освещения схемы выбора передач (автоматическая коробка) | 10 |
| 16 | Звуковой сигнал высокого тона | 15 |
| 17 | Автоматическое пусковое устройство карбюратора, электрический подогреватель впускной трубы, клапан отключения подачи топлива на принудительном холостом ходу | 10 |
| 18 | Звуковой сигнал высокого и низкого тона, обогрев переднего сиденья, лампа включения стояночного тормоза | 10 |
| 19 | Указатель поворота | 10 |
| 20 | Фонарь освещения номерного знака, лампа освещения вещевого ящика, противотуманные фары | 10 |
| 21 | Ближний свет левой фары | 10 |
| 22 | Ближний свет правой фары | 10 |
Расположение реле в блоке (модель Golf выпуска до 07.1989 г. и модель Jetta до 12.1988 г.)
| N гнезда реле | Реле | Примечание |
| I | Свободное | – |
| II | Реле подогревателя впускной трубы | Карбюраторный двигатель |
| Реле топливного насоса | Двигатель с впрыском топлива | |
| Реле свечей накаливания | Дизельный двигатель | |
| III | Реле сигнализации ремней безопасности | Дизельный двигатель |
| IV | Реле сигнализации выбора передач | Автоматическая коробка |
| V | Реле кондиционера | – |
| VI | Реле звуковых сигналов | – |
| VII | Реле противотуманных фар | – |
| VIII | Реле разгрузки контактов х | – |
| IX | Свободное | – |
| X | Реле омывателя | – |
| XI | Реле стеклоочистителя и омывателя стекла двери задка | – |
| XII | Реле аварийной сигнализации | – |
| XIII | Реле сигнализации ремней безопасности | – |
| XIV | Реле сигнализации ремней безопасности, подогрева заднего стекла, контрольная лампа давления | – |
| XV | Реле омывателя фар | – |
| XVI | Реле увеличения частоты вращения холостого хода | Двигатель с впрыском топлива |
| XVII | Свободное | Предохранитель заднего противотуманного фонаря, кондиционера |
| XVIII | Реле вентилятора | Двигатель с карбюратором 2Е2 |
| Реле сигнализатора аварийного уровня охлаждающей жидкости | Дизельный двигатель и двигатель с впрыском топлива | |
| XIX | Свободное | Предохранитель стеклоподъемника |
| XX | Реле подогрева сиденья водителя | – |
| XXI | Реле подогрева сиденья пассажира | – |
| XXII | Реле отключения топлива при принудительном холостом ходу | Двигатель с карбюратором 2Е2 |
| XXIII | Свободное | – |
| XXIV | Свободное | – |
Цепи, защищаемые предохранителями (модель Golf выпуска с 08.1989 г. и модель Jetta с 01.1989 г.)
| N предохранителя | Цепи, защищаемые предохранителями | Величина тока, А |
| 1 | Ближний свет левой фары | 10 |
| 2 | Ближний свет правой фары | 10 |
| 3 | Лампа подсветки приборов, фонарь освещения номерного знака | 10 |
| 4 | Лампа освещения вещевого ящика | 15 |
| 5 | Стеклоочиститель и омыватель ветрового стекла | 15 |
| 6 | Вентилятор отопителя | 20 |
| 7 | Правый задний фонарь, лампа стояночного света | 10 |
| 8 | Обогрев заднего стекла | 20 |
| 9 | Противотуманные фары | 15 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Дальний свет правой фары | 10 |
| 12 | Звуковой сигнал | 10 |
| 13 | Фонарь заднего хода, подогрев омывателя | 10 |
| 14 | Клапан отсечки топлива (дизельный двигатель) | 10 |
| 15 | Панель приборов | 15 |
| 16 | Аварийная сигнализация | 10 |
| 17 | Свободный | - |
| 18 | Электровентилятор, реле кондиционера | 30 |
| 19 | Лампа сигнала торможения | 10 |
| 20 | Плафон освещения салона | 15 |
| 21 | Радиоприемник и прикуриватель | 10 |
Расположение реле в блоке (модель Golf выпуска с 08.1989 г. и модель Jetta с 01.1989 г.)
| N гнезда реле | Реле | Примечание |
| I | Реле кондиционера | – |
| II | Реле стеклоочистителя окна двери задка | – |
| III | Реле системы зажигания Digiret Digifant | – |
| IV | Реле разгрузки контактов х | – |
| V | Реле сигнализатора аварийного уровня охлаждающей жидкости | – |
| VI | Реле аварийной сигнализации | – |
| VII | Реле омывателя фар | – |
| VIII | Реле переключения режимов стеклоочистителя | – |
| IX | Реле сигнализации ремней безопасности | – |
| X | Реле противотуманных фар | – |
| XI | Реле звукового сигнала высокого и низкого тона | Если сигнал высокого тона, то вместо реле стоит перемычка |
| XII | Реле свечей накаливания | Дизельный двигатель |
| XIII | Реле электровентилятора | – |
| XIV | Реле подогрева впускной трубы | – |
| XV | Реле насоса АБС | – |
| XVI | Реле АБС | – |
| XVII | Cвободное | – |
| XVIII | Cвободное | Предохранитель электропривода сидений |
| XIX | Реле автоматической трансмиссии | – |
| XX | Реле управления свечей накаливания | Дизельный двигатель |
| XXI | Реле стеклоподъемника | – |
| XXII | Cвободное | Предохранитель АБС |
| XXIII | Cвободное | Предохранитель кондиционера |
| XXIV | Cвободное | Предохранитель стеклоподъемника |
