КАТУШКА ЗАЖИГАНИЯ (IGNITION COIL)

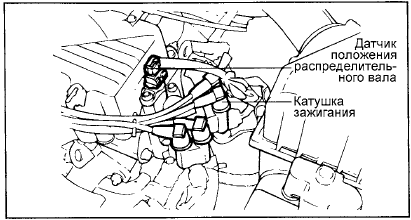

КАТУШКА ЗАЖИГАНИЯ (IGNITION COIL)

Когда силовой транзистор переключится в положение "ON" (ВКЛ) по сигналу электронного блока управления двигателем, то на первичную обмотку катушки зажигания будет подан ток. При переключении силового транзистора в положение "OFF" (ВЫКЛ), ток в цепи первичной обмотки прервется и во вторичной обмотке индуцируется высокое напряжение.

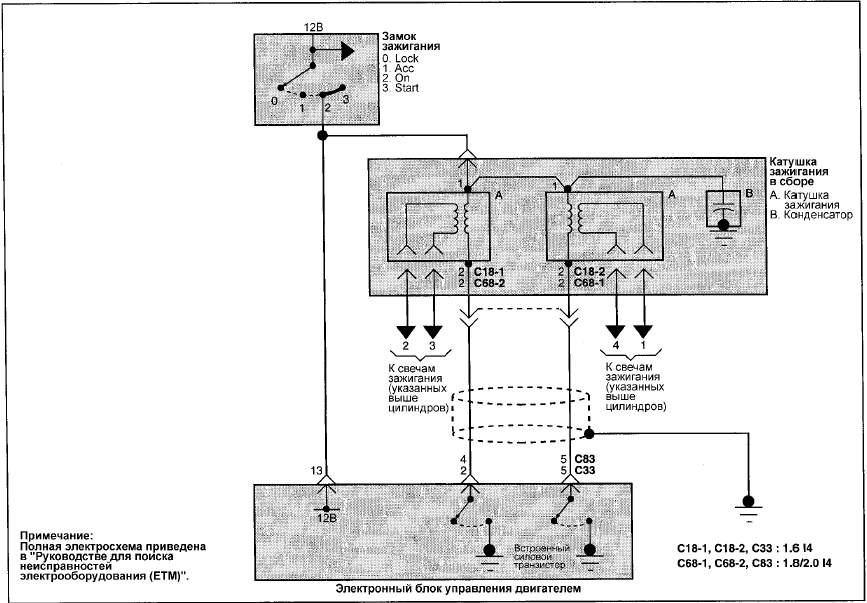

ЭЛЕКТРОСХЕМА - КАТУШКА ЗАЖИГАНИЯ (IGNITION COIL)

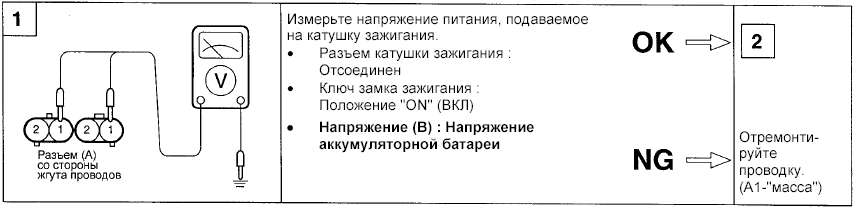

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

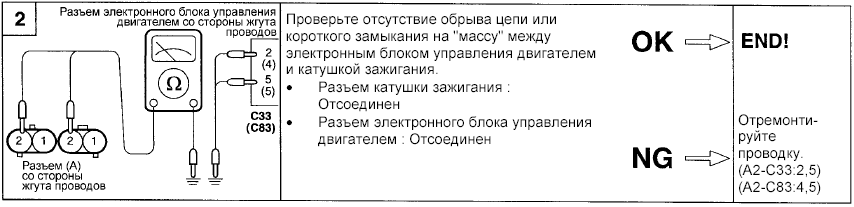

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ
