Hyundai Elantra: Топливный насос - Топливная система - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Топливный насос

ТОПЛИВНЫЙ НАСОС

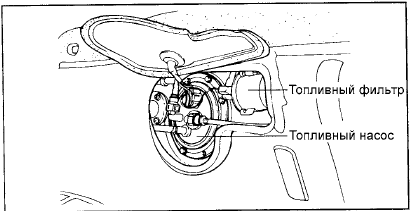

ТОПЛИВНЫЙ НАСОС

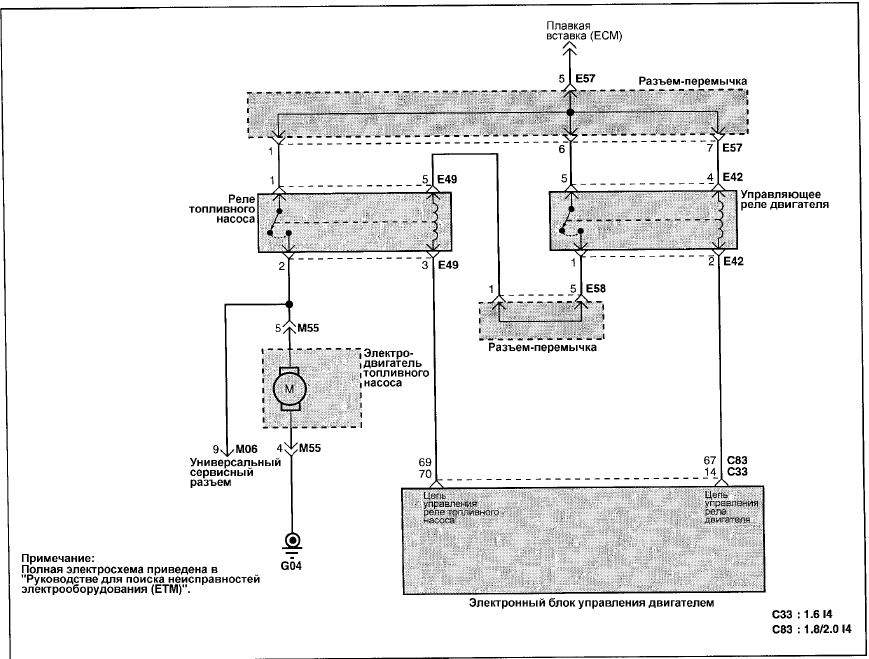

ЭЛЕКТРОСХЕМА - ТОПЛИВНЫЙ НАСОС

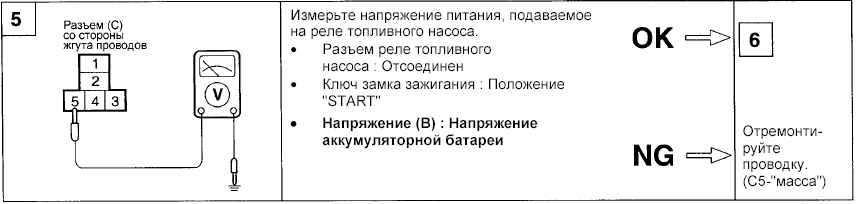

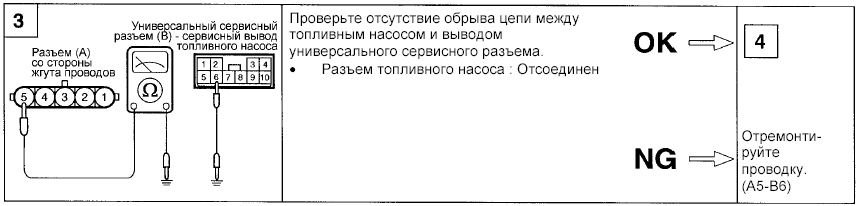

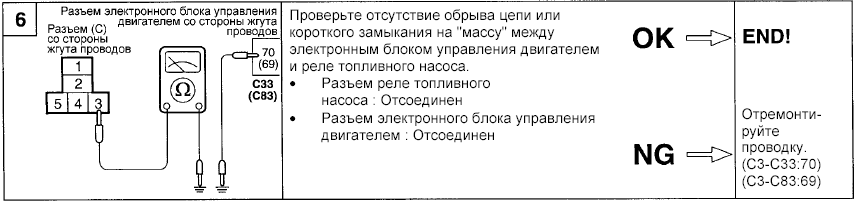

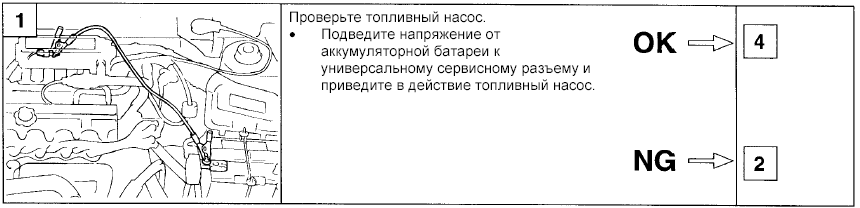

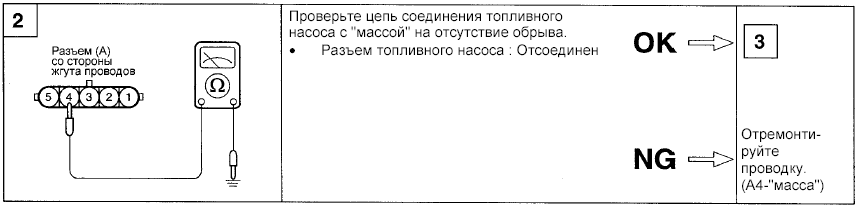

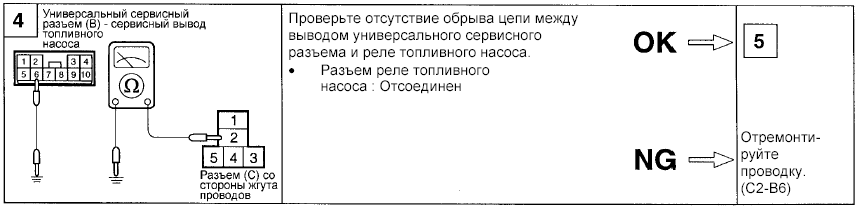

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ


ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ
