Когда зажигания включено (положение ключа замка зажигания "ON") питание от аккумуляторной батареи подается на электронный блок управления двигателем, форсунки, датчик абсолютного давления во впускном коллекторе и т.д.

Когда ключ замка зажигания находится в положении "ON" (ВКЛ), ток течет от замка зажигания через обмотку управляющего реле двигателя на "массу".

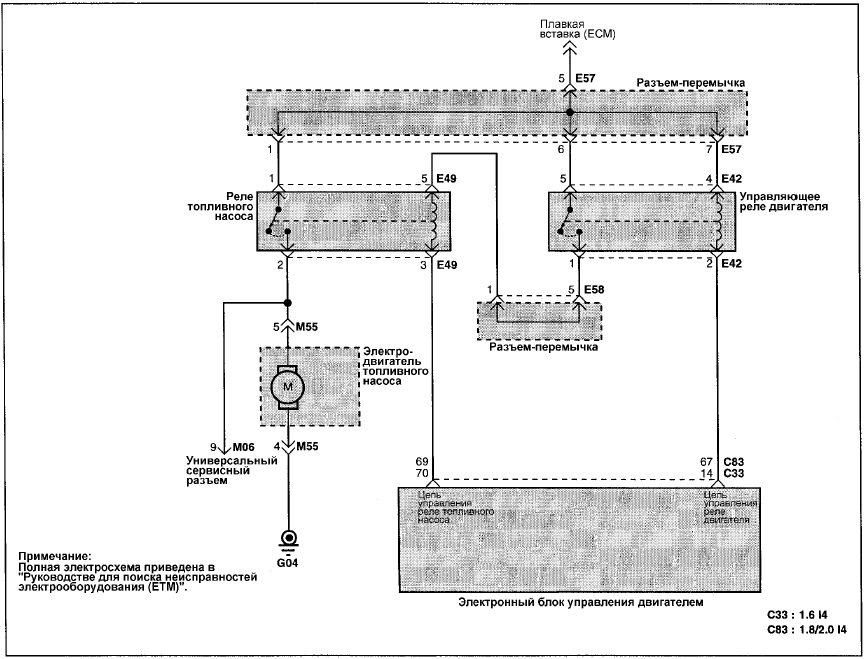

ЭЛЕКТРОСХЕМА - УПРАВЛЯЮЩЕЕ РЕЛЕ ДВИГАТЕЛЯ (MFI CONTROL RELAY)

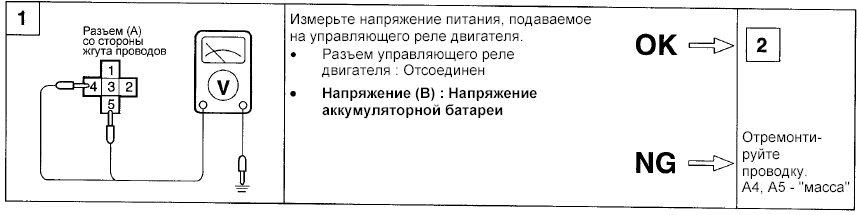

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

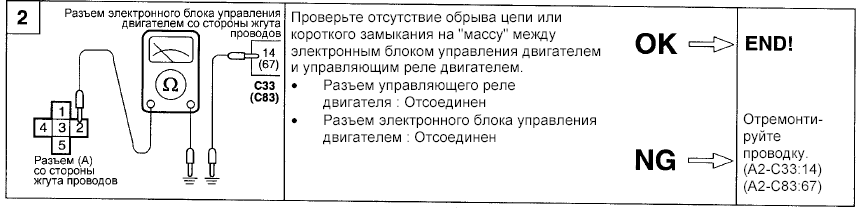

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

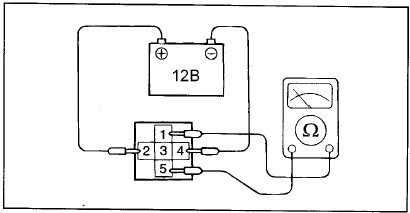

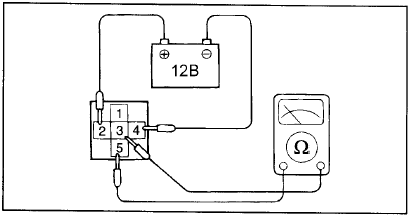

ПРОВЕРКА УПРАВЛЯЮЩЕГО РЕЛЕ ДВИГАТЕЛЯ 1. Проверьте состояние цепи между выводами 5 (+) и 1 (−), затем 5 (+) и 3 (−) реле при наличии и отсутствии питания между выводами 2 (+) и 4 (−).

Обмотка реле (между выводами 5 и 1) Состояние цепи Когда питания отсутствует Разомкнута Когда питание подается Замкнута

Обмотка реле (между выводами 5 и 3) Состояние цепи Когда питания отсутствует Разомкнута Когда питание подается Замкнута

2. Замените управляющее реле двигателя, если оно неисправно.
