Volkswagen Golf: Колесный цилиндр (задний барабанный тормоз) - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Колесный цилиндр (задний барабанный тормоз)

ПОРЯДОК ВЫПОЛНЕНИЯ

Колесный цилиндр

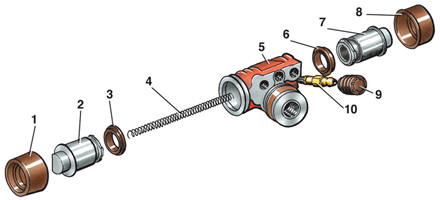

Колесный цилиндр барабанного тормоза 1, 8 – защитные колпаки; 2, 7 – поршни; 3, 6 – манжеты; 4 – пружина; 5 – корпус; 9 – колпачок; 10 – клапан выпуска воздуха

Замена тормозных манжет колесного цилиндра Предупреждение Замену тормозных манжет колесного цилиндра при видимых подтеках тормозной жидкости производят без снятия цилиндра с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять барабан и тормозные колодки (см. подраздел 10.10).

2. Пережать тормозные шланги. 3. Вывернуть клапан 10 (см. рис. Колесный цилиндр барабанного тормоза) выпуска воздуха. 4. Снять при помощи отвертки защитные колпаки 1 и 8. 5. Вынуть из корпуса 5 цилиндра два поршня 2 и 7 с тормозными манжетами 3 и 6 и пружиной 4. 6. Промыть водой с моющим средством все детали и цилиндр и просушить их. 7. Осмотреть рабочие поверхности поршней и цилиндра. Предупреждение При наличии на рабочих поверхностях поршня и цилиндра следов износа, заеданий и забоин заменить колесный цилиндр в комплекте.

8. Надеть на поршни 2 и 7 новые защитные колпаки 1 и 8, смазав их тормозной жидкостью. 9. Надеть на поршни 2 и 7 новые тормозные манжеты 3 и 6 в проточки на поршнях, смазав их тормозной жидкостью, при этом рабочая кромка манжет должна быть направлена внутрь цилиндра. 10. Вставить поршни 2 и 7 с пружиной 4 в корпус 5 колесного цилиндра. 11. Вставить кромки защитных колпаков 1 и 8 в соответствующие гнезда на корпусе 5 колесного цилиндра. 12. Установить тормозные колодки и барабан (см. подраздел 10.10).

Снятие колесного цилиндра ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять тормозной барабан (см. пп. 1–7 подраздела 10.10).

2. Пережать тормозные шланги. 3. Вывернуть клапан 10 выпуска воздуха. 4. Снять наконечник тормозного шланга с колесного цилиндра. 5. Открутить болты 26 (см. рис. Задний барабанный тормоз) крепления колесного цилиндра 19. 6. Выдвинуть слегка на себя тормозные колодки при помощи отвертки и снять колесный цилиндр. Установка колесного цилиндра ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить колесный цилиндр 19 и закрутить болты 26. 2. Вдавить на место тормозные колодки. 3. Ослабить крепление клапана 10 (см. рис. Колесный цилиндр барабанного тормоза) выпуска воздуха, если устанавливается новый колесный цилиндр. 4. Установить наконечник тормозного шланга на колесный цилиндр и закрепить его. 5. Снять зажим с тормозного шланга. 6. Подождать, пока тормозная жидкость начнет вытекать из отверстия в колесном цилиндре под клапан выпуска воздуха, и закрутить клапан выпуска воздуха. 7. Установить тормозной барабан (см. пп. 13–18 подраздела 10.10).

    Тормозные колодки (задний барабанный тормоз)
    ПОРЯДОК ВЫПОЛНЕНИЯ Задний барабанный тормоз 1 – защитный колпачок; 2 – шплинт; 3 – зубчатая шайба; 4 – гайка; 5 – шайба; 6 – подшипник; 7 – тормозной барабан; 8 – подшипник; 9 – сальник; 10 – ...

    Прокачка тормозной системы
    ПОРЯДОК ВЫПОЛНЕНИЯ Предупреждение Данная операция выполняется вдвоем, с соблюдением правил техники безопасности, так как тормозная жидкость токсична. Очередность прокачки: – заднее правое колесо; ...
