Hyundai Elantra: Замок зажигания - вывод st (модели с МКПП) - Топливная система - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Замок зажигания - вывод st (модели с МКПП)

Во время прокрутки коленчатого вала двигателя стартером, от вывода ST замка зажигания передается сигнал ВЫСОКОГО УРОВНЯ в электронный блок управления двигателем. На основе этого сигнала электронный блок управления двигателем корректирует подачу топлива при запуске двигателя и т.д.

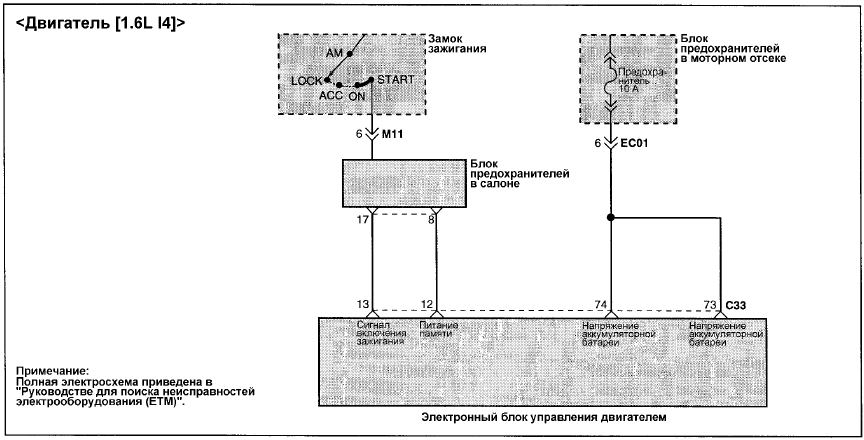

ЭЛЕКТРОСХЕМА - ЗАМОК ЗАЖИГАНИЯ - ВЫВОД ST (МОДЕЛИ С МКПП)

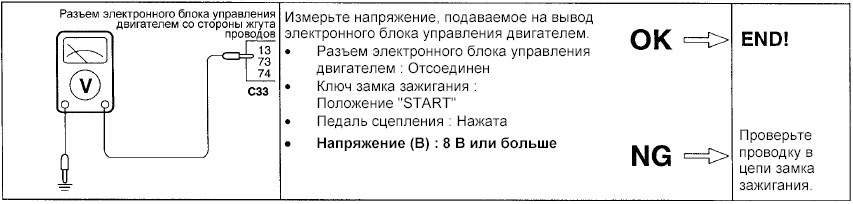

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

Цепь "Массы" электронного блока управления двигателем
