Hyundai Elantra: Впускной коллектор - проверка и установка - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Впускной коллектор - проверка и установка

ПРОВЕРКА ВПУСКНОЙ КОЛЛЕКТОР 1. Проверьте детали на отсутствие трещин и повреждений.

ВОЗДУШНЫЕ ШЛАНГИ 1. Проверьте детали на отсутствие трещин и повреждений.

УСТАНОВКА 1. Замените прокладку впускного коллектора новой и установите впускной коллектор на место.

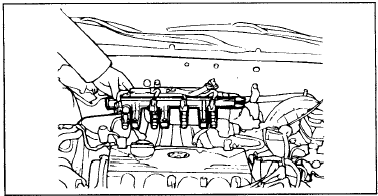

2. Установите топливный коллектор вместе с форсунками.

2. Установите топливный коллектор вместе с форсунками.

ВНИМАНИЕ

Будьте осторожны, не уроните форсунки при установке топливного коллектора.

3. Подсоедините разъем жгута проводов топливных форсунок.

4. Установите кронштейн опоры впускного коллектора.

5. Подсоедините топливный шланг высокого давления.

6. Подсоедините шланг системы принудительной вентиляции картера и вакуумный шланг усилителя тормозов.

7. Подсоедините впускной воздушный шланг к корпусу дроссельной заслонки.

8. Подсоедините трос педали акселератора.

9. Подсоедините разъем жгута проводов сервопривода регулятора оборотов холостого хода и разъем жгута проводов датчика положения дроссельной заслонки.
