Toyota Corolla: Топливный насос и давление топлива - Топливная, выхлопная системы - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Топливный насос и давление топлива

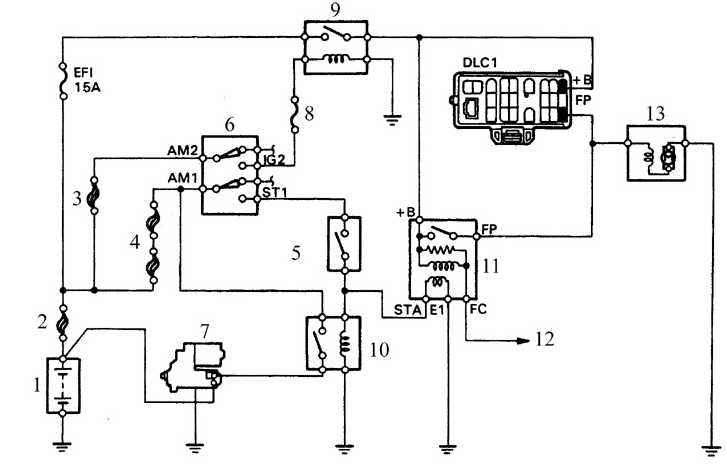

Схема цепи питания топливного насоса
Схема цепи питания топливного насоса
1. Батарея
2. Главный предохранитель (3,0 W)
3. Плавкая вставка АМ1 на 30 А
4. Плавкая вставка АМ1 на 40 А
5. Переключатель вспомогательного реле стартера (на автомобилях с механической
трансмиссией) или переключатель Park/ Neutral
(на автомобилях с автоматической трансмиссией)
6. Ключ зажигания
7. Стартер
8. Предохранитель зажигания (на 10 А)
9. Главное реле системы впрыска
10. Вспомогательное реле стартера
11. Реле топливного насоса
12. К блоку управления
13. Топливный насос

Проверка топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Включите зажигание (двигатель не запускать).

2. На всех автомобилях выпущенных в 1993-1994 г.г., а также на автомобилях с

2. На всех автомобилях выпущенных в 1993-1994 г.г., а также на автомобилях с двигателем 1,3 и 1,6 л, выпущенных с 1995 года, соедините накоротко выводы В+ и FP (стрелка) на диагностическом разъеме с помощью специальной перемычки ( SST – специальный инструмент по каталогу).

* На автомобилях выпуска с 1995 г. и с двигателем 1,8 л, а также на всех автомобилях, оборудованных бортовой системой диагностики OBD II, подача питания на топливный насос через диагностический разъем не предусмотрена. На этих автомобилях для считывания давления топлива надо запустить двигатель.

3. После перемыкания указанных выводов на топливный насос подается напряжение. В месте под задним сиденьем должна прослушиваться работа насоса, а на шланге от топливного фильтра должно быть давление топлива.
4. Отсоедините перемычку. Установите заглушку на диагностический разъем.
5. Выключите зажигание.

6. Если насос не работает, то проверьте следующие элементы цепи: предохранитель

6. Если насос не работает, то проверьте следующие элементы цепи: предохранитель главного реле системы впрыска (EFI-реле), расчитанного на 15 А, плавкую вставку ключа зажигания на 30 А (вставка АМ2, см. рис. Схема цепи питания топливного насоса), главное реле системы впрыска (EFI-реле) и реле топливного насоса, топливный насос, а также проводку и разъемы (см. схему электрическую принципиальную в конце руководства).

Проверка топливного насоса

Для выполнения описываемой ниже процедуры понадобится манометр для измерения давления топлива со шлангом, расчитанный на давление не менее 3 кГс/ см2. Наконечник шланга должен иметь конструкцию типа "банджо" , т.е. уплотняться болтом с внутренним сквозным каналом (специнструмент Toyota 09268–45012).

При отсутствии специального манометра можно поступить следующим образом.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Раздобудьте готовый штуцер типа "банджо", с внутренним диаметром 12 мм, к которому подходит шланг с хомутом от вашего манометра.

2. При отсутствии готового штуцера подходящего диаметра раздобудьте болт с резьбой

2. При отсутствии готового штуцера подходящего диаметра раздобудьте болт с резьбой М12 х 1,25 мм, сточите головку болта и просверлите два отверстия – одно сквозное по центру болта, а другое – по центру поперек болта, пересекающееся с продольным отверстием. Наверните гайку и контргайку, уплотнив резьбу тефлоновой лентой.
3. Отверните пробку заливной горловины бака, что обеспечивает сброс остаточного давления в баке.
4. Убедитесь, что напряжение на батарее не ниже 12 В (см. подраздел 3.3.10).
5. Выполните мероприятия по декомпрессии топливной системы (см. подраздел 5.2).

6. Давление топлива можно проверить в двух местах. При наличии специального переходника

6. Давление топлива можно проверить в двух местах. При наличии специального переходника (специнструмент 09268–45012), который монтируется на распределителе топлива, отверните болт на распределителе и вверните переходник манометра (рисунок слева). Если вы самостоятельно изготовили переходник в виде просверленного болта с контргайкой, то отверните крышку топливного фильтра и вместо болта крышки заверните самодельный штуцер манометра (фото справа).
7. Манометр подсоединяйте в следующем порядке. При наличии "штатного" манометра соедините его со специальным переходником установленным на распределителе топлива. Обязательно установите новые прокладки по обеим сторонам переходника. Если имеется самостоятельно изготовленный переходник в виде болта М12 х 1,25, то вверните болт в топливный фильтр, затяните контргайку и присоедините шланг манометра с хомутом.
8. Поставьте рычаг селектора автоматической трансмиссии в положение Park, или рычаг переключения передач в нейтральное положение (если автомобиль оборудован механической КПП).

9. На всех автомобилях, выпущенных в 1993-1994 г.г., а также на автомобилях с

9. На всех автомобилях, выпущенных в 1993-1994 г.г., а также на автомобилях с двигателем 1,3 и 1,6 л, выпущенных с 1995 года, соедините накоротко выводы В+ и FP на диагностическом разъеме с помощью специальной перемычки (SST).

* На автомобилях выпуска с 1995 г. с двигателем 1,8 л, а также на всех автомобилях оборудованных бортовой системой самодиагностики OBD II, подача питания на топливный насос через диагностический разъем не предусмотрена. На этих автомобилях для считывания давления топлива надо запустить двигатель.

10. Включите зажигание (двигатель не запускать). Считайте показание.
11. Если давление повышенное, то проверьте обратный бензопровод. Если бензин проходит через бензопровод, то замените регулятор давления топлива; если давление пониженное, то пережмите обратный бензопровод.
12. Если давление возрастет, то замените регулятор давления топлива. Если давление не возрастает, то проверьте магистраль подачи топлива, топливный насос и топливный фильтр.
13. Снимите перемычку с диагностического разъема, или с разъема топливного насоса.
14. Запустите двигатель.
15. Проверьте давление топлива на холостом ходу, результат сравните с нормативным.
16. Если давление отличается от нормативного, то проверьте вакуумный шланг и регулятор давления топлива.
17. Остановите двигатель и убедитесь, что давление топлива сохраняется на уровне 1,35 кГс/ см2 в течение 5 минут после остановки. Если давление спадает быстрее, то причиной могут быть утечка в топливном насосе, регуляторе давления или в форсунке.

Проверка регулятора давления топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините и заглушите вакуумный шланг регулятора давления топлива. Подключите

1. Отсоедините и заглушите вакуумный шланг регулятора давления топлива. Подключите к к регулятору ручной вакуумный насос. Запустите двигатель и считайте показание давления топлива без разрежения на регуляторе. Создайте разрежение в регуляторе и снова считайте давление топлива. С ростом разрежения на регуляторе давление топлива должно уменьшаться. Сравните показания давления топлива с указанными в в подразделе 5.1.

2. Присоедините вакуумный шланг к регулятору и проверьте давление топлива на

2. Присоедините вакуумный шланг к регулятору и проверьте давление топлива на холостом ходу. Сравните показания давления топлива с указанными в подразделе 5.1. Отсоедините шланг и снова считайте давление, как только шланг отсоединяется, давление должно скачком возрасти до верхнего нормативного предела.
3. Если давление топлива на холостом ходу при отсоединенном шланге слишком высокое, то измерьте вакууметром величину разрежения на вакуумном шланге. Если вакууметр ничего не показывает, то проверьте герметичность всасывающего коллектора и смесительной камеры (крышки) коллектора.
4. Если давление топлива пониженное, то надежно пережмите обратный бензопровод и считайте показания давления топлива. Если давление не возрастает, то неисправен топливный насос, или засорена магистраль подачи топлива. Если давление резко возросло, то регулятор давления топлива замените (см. подраздел 5.12).
5. Если давление топлива слишком высокое, то выполните мероприятия по декомпрессии системы (см. подраздел 5.2), отсоедините обратный бензопровод и продуйте его. Если обратный бензопровод не засорен, то регулятор давления замените.
6. Если поведение давления отличается от описанного в п.2, то регулятор давления замените (см. подраздел 5.12).
7. Осторожно снимите манометр, предварительно подстелив ветошь под разбираемое соединение.
8. Заверните штуцер распределителя топлива, предварительно заменив прокладки.
9. Вытрите пролитый бензин.
10. Запустите двигатель и проверьте наличие течи бензина.

Проверка главного реле системы

ПОРЯДОК ВЫПОЛНЕНИЯ
1. В электрическую цепь топливной системы включены два реле. Сначала проверьте наличие напряжения от батареи на главном реле, а затем на реле топливного насоса.

2. Отсоедините главное реле от разъема, затем включите зажигание (двигатель не

2. Отсоедините главное реле от разъема, затем включите зажигание (двигатель не запускайте) и проверьте наличие напряжения от батареи.

3. Если напряжение от батареи есть, то поставьте главное реле на место и проверьте

3. Если напряжение от батареи есть, то поставьте главное реле на место и проверьте наличие напряжения от батареи на реле топливного насоса. Для доступа к реле понадобится снять приемник (см. подраздел 12.11).
4. Если напряжение от батареи присутствует на обоих реле, то проверьте сами реле.

Проверка главного реле (тип Nippondenso)

ПОРЯДОК ВЫПОЛНЕНИЯ

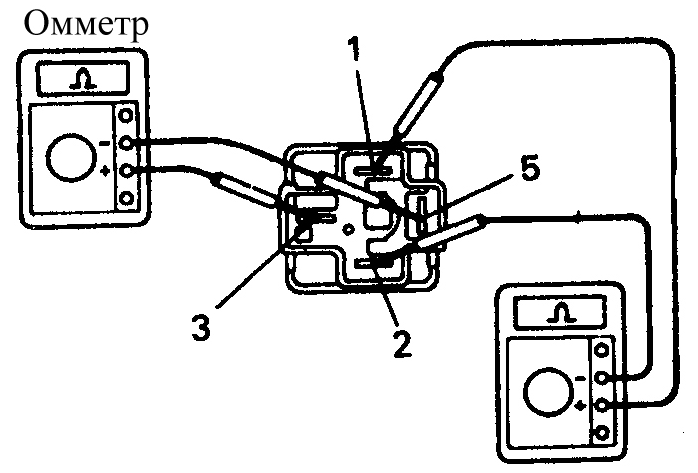

1. Омметром проверьте целостность цепи между контактами 1 и 2. Между контактами

1. Омметром проверьте целостность цепи между контактами 1 и 2. Между контактами 3 и 5 омметр должен показывать разрыв.

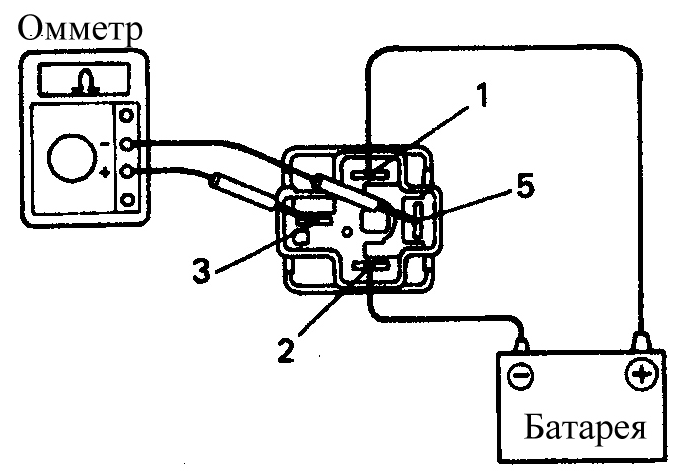

2. На выводы 1 и 2 подайте напряжение от батареи. Теперь между выводами 3 и 5

2. На выводы 1 и 2 подайте напряжение от батареи. Теперь между выводами 3 и 5 должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

Проверка главного реле (тип Bosch)

ПОРЯДОК ВЫПОЛНЕНИЯ

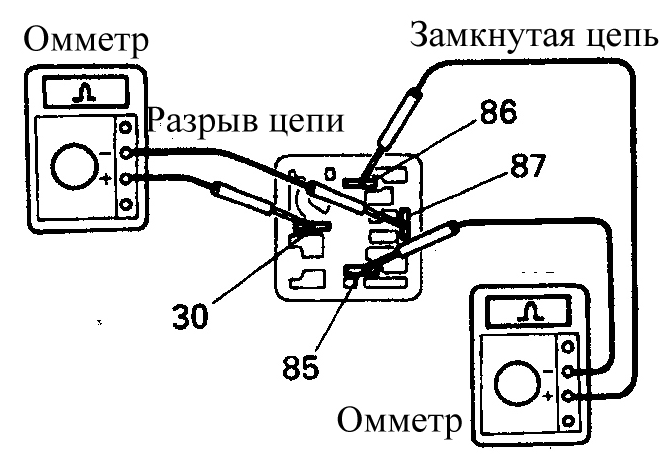

1. Омметром проверьте целостность цепи между контактами 86 и 85. Между контактами

1. Омметром проверьте целостность цепи между контактами 86 и 85. Между контактами 87 и 30 омметр должен показывать разрыв

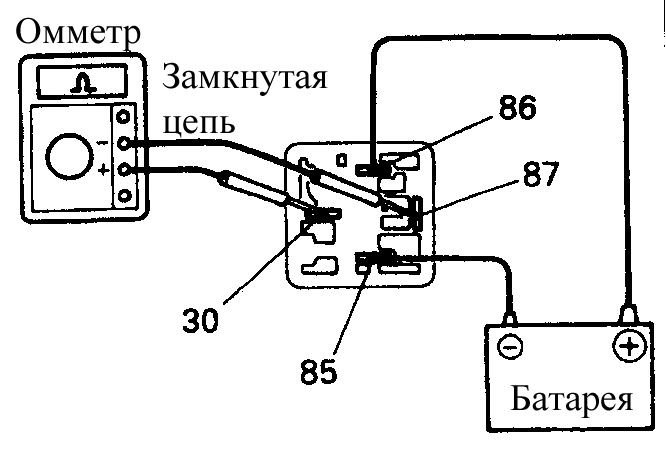

2. На выводы 86 и 85 подайте напряжение от батареи. Теперь между выводами 87

2. На выводы 86 и 85 подайте напряжение от батареи. Теперь между выводами 87 и 30 должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

Проверка топливного насоса

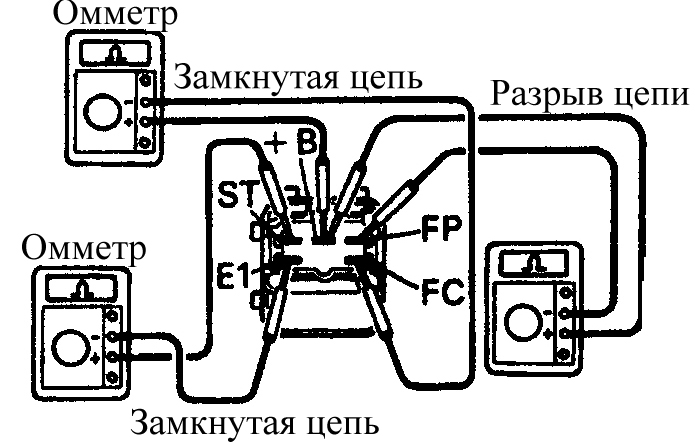

1. Омметром проверьте целостность цепи между контактами ST и E1. Проверьте целостность

1. Омметром проверьте целостность цепи между контактами ST и E1. Проверьте целостность цепи между выводами +В и FC. Между контактами +В и FP омметр должен показывать разрыв.

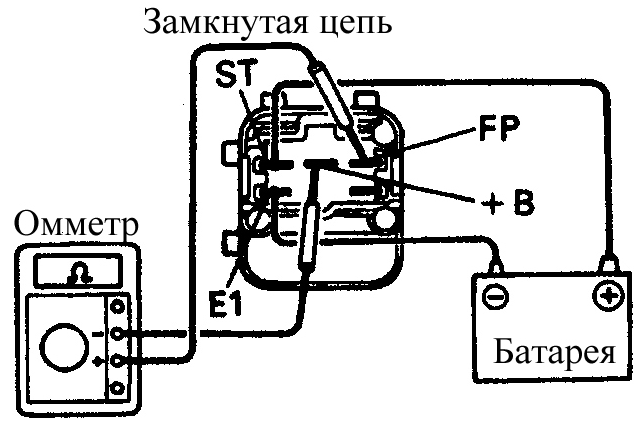

2. На выводы ST и E1 подайте напряжение от батареи. Теперь между выводами +В

2. На выводы ST и E1 подайте напряжение от батареи. Теперь между выводами +В и FP должна быть замкнутая цепь. Если результаты испытаний отличаются, то реле замените.

    Порядок выполнения декомпрессии топливной системы
    * Бензин является легковоспломеняемой жидкостью поэтому соблюдайте особую осторожность при выполнении работ на любой части топливной системы. В месте выполнения работ запрещаются курение, пользова ...

    Снятие и установка топливного насоса
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите топливный бак. 2. Отсоедините батарею от массы. 3. Работая со стороны салона, снимите задние сиденье (см. подраздел 11.18). 4. Снимите крышку лючка топливного н ...
