ПРОВЕРКА

1. Проверьте ступицу на отсутствие трещин и шлицы ступицы на отсутствие чрезмерного износа.

2. Проверьте тормозной диск на отсутствие задиров и повреждений.

3. Проверьте поворотный кулак на отсутствие трещин.

4. Проверьте подшипник на отсутствие трещин и повреждений.

СБОРКА

1. Нанесите тонкий слой универсальной консистентной смазки на посадочные места подшипника в ступице и поворотном кулаке.

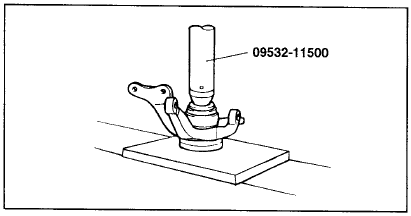

2. С помощью специального инструмента (09495-33100 и 09517-29000) запрессуйте подшипник в поворотный кулак.

ПРИМЕЧАНИЕ

1. Для предотвращения повреждения подшипника в сборе усилие запрессовки должно прикладываться к наружной обойме подшипника.

2. Всегда устанавливайте новый подшипник в сборе (не устанавливайте бывший в эксплуатации подшипник).

3. Установите защитный кожух.

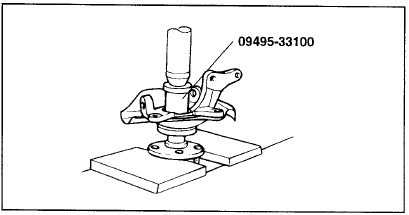

4. С помощью специального инструмента (09495-33100) запрессуйте ступицу в поворотный кулак.

ПРИМЕЧАНИЕ

Для предотвращения повреждения подшипника в сборе усилие запрессовки должно прикладываться к внутренней обойме подшипника.

5. Установите тормозной диск.

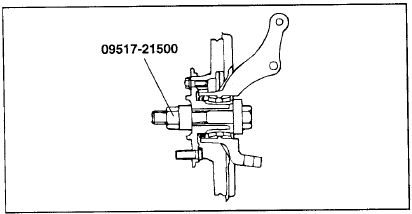

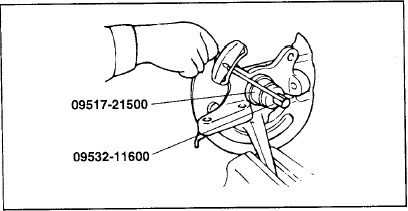

6. Стяните ступицу и поворотный кулак вместе с помощью специального инструмента (09517-21500), затянув гайку специального инструмента указанным моментом.

Момент затяжки:

Гайка специального инструмента: 200 - 260 Нм 7. Несколько раз проверните ступицу для правильной установки подшипника.

8. Измерьте момент начала вращения подшипника ступицы колеса.

Момент начала вращения подшипника ступицы Предельно допустимое значение: 1.8 Нм или меньше

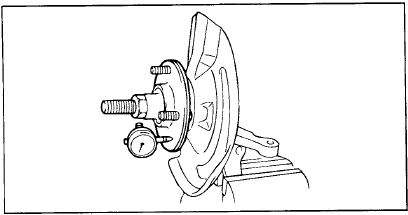

9. Если момент начала вращения подшипника равен 0 Нм, то измерьте осевой зазор подшипника ступицы колеса.

10. Если осевой зазор больше предельно допустимого значения, когда гайка специального инструмента затянута моментом 200 - 260 Нм, то это явилось результатом неправильной установки подшипника, ступицы и поворотного кулака. В этом случае разберите узел и повторите процедуру сборки.

Осевой зазор подшипника ступицы:

0,08 мм или меньше 11. Снимите специальный инструмент (09517-21500).
