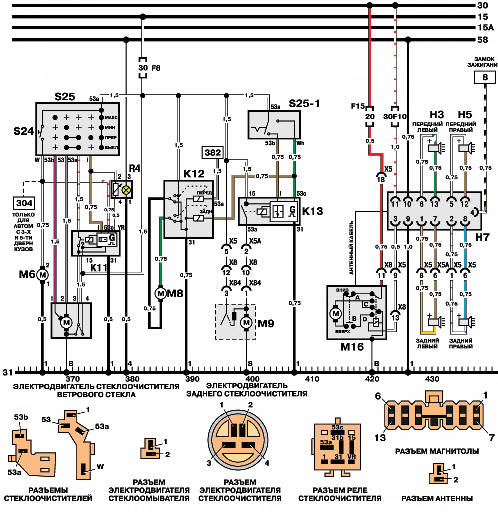

Daewoo Nexia: Стеклоочиститель, магнитола - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Стеклоочиститель, магнитола

ОБЩИЕ СВЕДЕНИЯ.

К11 Реле стеклоочистителя ветрового стекла.

К12 Реле насоса стеклоомывателя (автомобили с 3-х и 5-дверным кузовом).

К13 Реле заднего стеклоочистителя (автомобили с 3-х и 5-дверным кузовом).

М6 Электродвигатель насоса стеклоомывателя.

М7 Электродвигатель стеклоочистителя.

М8 Электродвигатель стеклоомывателя (автомобили с 3-х и 5-дверным кузовом).

М9 Электродвигатель заднего стеклоочистителя (автомобили с 3-х и 5-дверным.

кузовом).

М10 Антенна с электроприводом R4 Переключатель режимов работы.

стеклоочистителя.

R4 Переключатель режимов работы стеклоочистител.

S24 Выключатель стеклоомывателя.

S25 Выключатель стеклоочистителя S25-1 Выключатель заднего стеклоочистителя.

(автомобили с 3-х и 5-дверным кузовом).

Н3 Громкоговоритель передний левый.

Н4 Громкоговоритель задний левый.

Н5 Громкоговоритель передний правый.

Н8 Громкоговоритель задний правый

Стеклоочиститель, магнитола
Стеклоочиститель, магнитола
