Audi A3: Снятие и установка троса привода замка капота - Кузов - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка троса привода замка капота

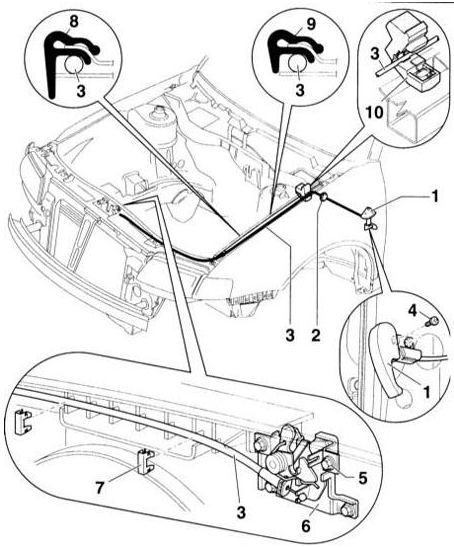

замка капота 1– привод замка капота Снятие - выверните винты крепления -4-. Трос привода замка капота 1– привод замка капота Снятие - выверните винты крепления -4-. - отсоедините трос -3- - снимите привод замка капота 2 – втулка 3 – трос 4 – саморез, 1.5 Н•м 5 – болт, 20 Н•м 6 – замок капота 7 – зажимы 8 – зажим передний 9 – зажим задний 10 – уплотнение Трос должен проходить через уплотнение, как показано на иллюстрации.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите привод замка капота, смотри выше.

2. Снимите скобы –7– с держателя замка.

3. Снимите зажимы –8– и –9– с крыла.

4. Снимите уплотнение –10–.

5. Отсоедините трос из замка капота –6– и протяните его под крылом.

6. Отверните 2 винта крепления у привода троса в салоне, в районе ног и отсоедините трос у ручки.

7. Протяните трос через втулку –2– в салоне. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проденьте новый трос изнутри через втулку –2– в двигательный отсек.

2. Соедините трос с ручкой привода и закрепите двумя винтами в районе ног водителя.

3. Соедините трос с замком капота.

4. Проложите трос, как показано на иллюстрации.

5. Соедините трос с приводом замка.

6. Закрепите привод замка капота –1– саморезом –4–.

7. Закрепите трос зажимами –8– и –9–, под крылом.

8. Установите зажимы –7– на держатель замка.
