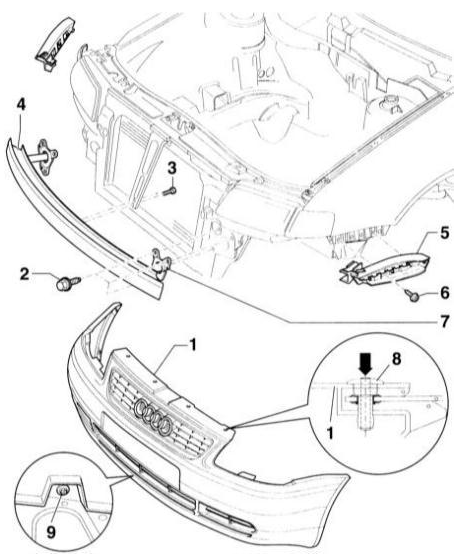

К снятию переднего бампера 1 – облицовка бампера 2 – болт, 25 Н•м 3 – болт шестигранный, 6 Н•м 4 – бампер 5 – направляющий элемент 6 – саморез, 1.5 Н•м 7 – буфер 8 – зажим 9 – винт с крестообразным шлицем

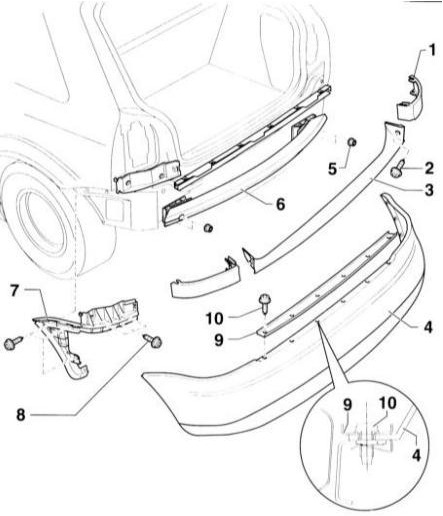

Элементы заднего бампера 1 – козырек 2 – саморез 3 – крышка 4 – облицовка бампера 5 – гайка, 23 Н•м 6 – бампер 7 – направляющий элемент 8 – саморез, 1.5 Н•м 9 – усилитель 10 – саморез, 1 Н•м

Передний бампер СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Продавите тонким штифтом вставку (стрелка на иллюстрации) на зажиме –8– и выньте его.

2. Выверните по три винта Torx (T25) на колесном кожухе слева и справа.

3. Выверните винты с крестообразным шлицем –9– с нижней стороны.

4. Отсоедините облицовку бампера вверху у направляющего элемента –5–.

5. Отсоедините облицовку бампера сбоку над колесными кожухами и снимите вперед с бампера.

6. Выверните болты крепления –2– опоры –1– бампера –3–.

7. Выверните винты с внутренним шестигранником –5– на обоих амортизаторах –1–.

8. Выньте бампер –4– из амортизатора и снимите его вперед. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Наденьте бампер –4– на амортизаторы –1–.

2. Вверните винты с внутренним шестигранником –5– и затяните моментом 23 Н•м.

3. Затяните болты крепления –2– опоры бампера моментом 6 Н•м, обратитесь к иллюстрации.

4. Установите спереди облицовку –1– (обратитесь к иллюстрации К снятию переднего бампера) и подправьте ее сбоку над колесными кожухами.

5. Закрепите облицовку бампера в направляющем элементе –5–.

6. Затяните с нижней стороны винты с крестообразным шлицем.

7. Закрепите облицовку бампера слева и справа тремя винтами Torx c каждой стороны к локерам арок колес.

8. Вставьте зажимы –8– в отверстия вверху у облицовки бампера и вдавите штифты (стрелка) так, чтобы они полностью вошли в зажим, обратитесь к фрагменту на иллюстрации К снятию переднего бампера.

Задний бампер СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите накладки –1– слева и справа, для чего отверните саморезы.

2. Снимите крышку –3–.

3. Отверните саморезы крепления усилителя –10– и снимите усилитель –9–.

4. Выверните слева и справа у колесных кожухов по 3 самореза.

5. Выньте облицовку бампера –4– сверху из направляющего элемента –7–.

6. Подденьте облицовку бампера сбоку над локерами арок колес и снимите назад.

7. Отверните гайки –5– и снимите бампер –6–. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место бампер и закрепите его гайками –5–.

2. Подправьте облицовку бампера –4– сбоку над колесными кожухами и вставьте сверху в направляющий элемент –7–.

3. Вверните слева и справа в локеры арок колес по 3 самореза.

4. Поставьте усилитель –9– и закрепите его саморезами –10–.

5. Поставьте крышку –3–.

6. Установите накладки –1– слева и справа и закрепите их саморезами –2–.
