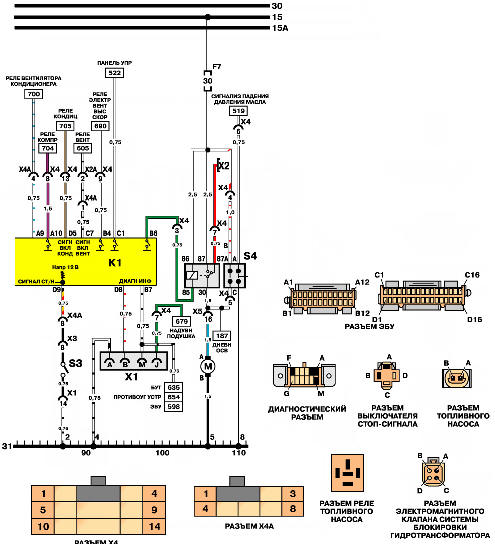

ОБЩИЕ СВЕДЕНИЯ.

К1 ЭБУ.

МЗ Электродвигатель топливного насоса.

S2 Выключатель "Стоянка/нейтраль".

S4 Реле давления масла.

Х1 Разъем бортовой системы диагностики.

Х2 Тестовый разъем топливного насоса

Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-6)
Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-6)
