Daewoo Nexia: Система кондиционирования - Электродвигатель вентилятора - Система отопления, вентиляции и кондиционирования воздуха - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Система кондиционирования - Электродвигатель вентилятора

ОБЩИЕ СВЕДЕНИЯ

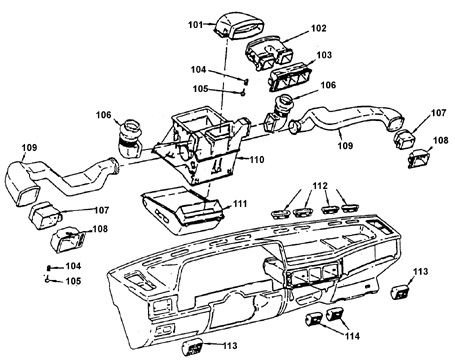

Воздуховоды
Воздуховоды

101. ЦЕНТРАЛЬНЫЙ ВЕРХНИЙ ВОЗДУХОВО.

102. ЦЕНТРАЛЬНЫЙ КОЛЛЕКТО.

103. БЛОК ВЕНТИЛЯЦИОННЫХ СОПЕ.

104. МОНТАЖНАЯ ПРОБК.

105. ВИН.

106. ВОЗДУХОВОД ОБДУВА ВЕТРОВОГО СТЕКЛ.

107. БОКОВОЙ ВОЗДУШНЫЙ ПАТРУБОК.

108. БОКОВОЕ ВЕНТИЛЯЦИОННОЕ СОПЛ.

109. БОКОВОЙ ВОЗДУХОВО.

110. БЛОК СИСТЕМЫ K.

111. НИЖНЯЯ КАМЕР.

112. СОПЛА ОБДУВА СТЕКЛ.

113. БОКОВАЯ ВЕНТИЛЯЦИОННАЯ РЕШЕТК.

114. ЦЕНТРАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ РЕШЕТКА

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Отрицательный провод аккумуляторной батареи..

2. Электрические соединения электродвигателя..

3. Воздуховод от кожуха нагнетателя..

4. Винты крепления электродвигателя к кожуху..

5. Электродвигатель в сборе с вентилятором..

6. Гайки крепления вентилятора, снять вентилятор с вала электродвигателя..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Вентилятор на вал электродвигателя..

2. Электродвигатель в сборе с вентилятором..

3. Воздуховод к кожуху нагнетателя..

4. Электрические соединения электродвигателя..

5. Отрицательный провод аккумуляторной батареи.
