Toyota Corolla: Система кондиционирования
* Магистраль системы кондиционирования находится под высоким давлением. До полного удаления хладагента запрещается отсоединять любые шланги и снимать агрегаты системы кондиционирования. Удаление хладагента должно выполняться исключительно в службе автосервиса дилера или в специализированной мастерской. Даже после удаления хладагента от магистрали кондиционера отсоединять шланги можно только после надевания защитных очков.

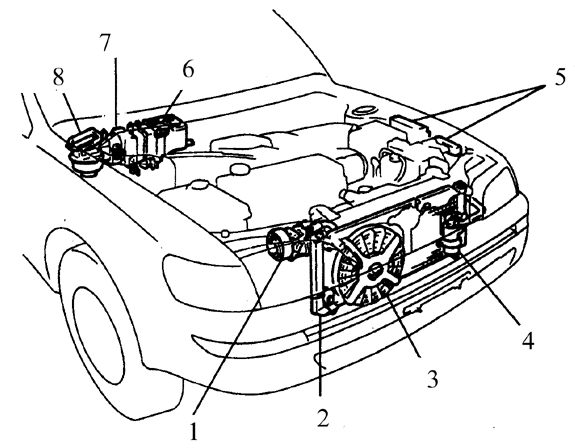

Устройство системы кондиционирования
1. Компрессор, электромагнитная муфта, температурный выключатель компрессора
2. Конденсатор
3. Электровентилятор конденсатора
4. Ресивер (влагоотделитель)
5. Реле
6. отопитель, радиатор отопителя
7. Блок охлаждения, расширительный клапан, испаритель, блок резисторов, терморезистор
8. Блок вентилятора, электродвигатель блока вентилятора
Ниже приводится перечень процедур по уходу за системой кондиционирования, обеспечивающих поддержание ее нормальной работы в течение продолжительного времени.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние ремня привода компрессора кондиционера. При обнаружении признаков
износа или повреждений замените ремень (см. подраздел 2.6.4).
2. Проверьте натяжение ремня, при необходимости отрегулируйте (см. подраздел 2.6.4).
3. Проверьте состояние шлангов кондиционера, наличие на них трещин, вздутостей,
затвердевания, и механических повреждений, разбухания от попадания масла и расслоения.
Проверьте надежность сочленений. При обнаружении подтекания, явных признаков повреждений
шланги замените.
4. Осмотрите ребра конденсатора, удалите из межреберных промежутков остатки листьев,
насекомых и других посторонних предметов. Для этой цели продуйте конденсатор сжатым
воздухом, или очистите специальной гребенкой.
Рекомендуется не реже одного раза в месяц включать кондиционер не менее чем на десять
минут. Особенно это надо делать зимой, когда из-за длительного простоя происходит
затвердевание сальников и уплотнителей и последующее их разрушение.
Течи в системе кондиционирования лучше всего проявляются при повышении давления
и температуры до рабочего уровня. Для выявления течи в системе запустите двигатель
на пять минут при включенном кондиционере. Остановите двигатель и осмотрите шланги
и сочленения кондиционера. Маслянистые подтеки укажут на подтекание хладагента.
Из-за сложности системы кондиционирования, а также из-за того, что для диагностики
системы необходимо применение специального оборудования, любые работы по обслуживанию
и проверке должны выполняться специально поготовленным персоналом.
Если кондиционер не работает вообще, то проверьте панель предохранителей (см. подраздел
12.1) и реле кондиционера, которые расположены в монтажном блоке внутри моторного
отсека. Наиболее распространенной причиной неудовлетворительной работы кондиционера
является недостаточная заправка хладагента. Если наблюдается заметное повышение
температуры воздуха от кондиционера, то проверьте полноту заправки хладагента описываемым
ниже способом.
Проверка заправки хладагента
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прогрейте двигатель до нормальной рабочей температуры.
2. Переведите рычажок регулятора температуры воздуха в положение, соответствующее
самой низкой температуре, установите самую высокую скорость вращения вентилятора.
Откройте двери (чтобы исключить автоматическое отключения кондиционера после охлаждения
салона).
3. Проверьте включение компрессора. При включении компрессора раздается щелчок электромагнитной
муфты, а центральная часть муфты начинает вращаться. После того как температура
системы достигнет рабочего уровня, сравните наощупь температуру двух трубок испарителя
на перегородке моторного отсека. Выпускная трубка испарителя (большего диаметра)
должна быть немного теплее, чем впускная (меньшего диаметра).
4. Трубка, ведущая от конденсатора к испарителю (трубка меньшего диаметра) должна
быть холодной, а трубка от испарителя к компрессору должна быть немного холоднее
(примерно на 2–6° С). Если выпускная трубка испарителя значительно теплее чем впускная,
то заправка хладагентом недостаточная.
5. На работающем кондиционере поднесите термометр к центральной части канала выхода
воздуха. Температура воздуха на выходе из канала должна быть на 17–20° С ниже температуры
окружающей среды (и не превышает 20° С). Если температура окружающего воздуха очень
высокая, например 45° С, то температура воздуха на выходе из кондиционера может
достигать 15° С, хотя как правило температура охлажденного воздуха на 17–20° С ниже
температуры окружающей среды. Если температура охлажденного воздуха выше чем общепринятая,
то необходима дозаправка кондиционера хладагентом. Дальнейшие работы с кондиционером
выходят за рамки данного руководства и должны выполняться подготовленным персоналом.
6. Проверьте состояние хладагента через смотровое стекло. Смотровое стекло находится
в верхней части ресивера (указано стрелкой). Если при работающем кондиционере в
стекле наблюдается вспенивание, то количество хладагента недостаточно.
7. При высокой температуре окружающей среды в смотровом стекле могут наблюдаться
пузыри, даже при нормальной заправке хладагента. Когда кондиционер выключается и
количество хладагента в норме в смотровом стекле наблюдается небольшое вспенивание,
которое впоследствии исчезает.
8. Если проверки показывают, что заправка хладагента недостаточна, то автомобиль
следует сдать в службу автосервиса дилера или в специализированную мастерскую для
перезаправки хладагента.
Отопитель
Если подогрев воздуха в отопителе отсутствует, то причинами могут быть следующие: либо термостат не закрывается, в результате чего жидкость разогревается недостаточно и плохо прогревает радиатор отопителя (в этом случае замените термостат (см. подраздел 4.3)), либо засорен шланг отопителя, что препятствует потоку жидкости через радиатор. В этом случае проведите промывку шланга:
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте наощупь температуру шлангов на перегородке моторного отсека. Шланги
должны быть горячими. Если один из шлангов холодный, то это указывает на блокирование
шланга или радиатора отопителя, или на то, что закрыт контрольный клапан.
2. Отсоедините шланги и промойте радиатор струей воды из шланга. Если вода свободно
протекает через радиатор, то снимите оба шланга и промойте их струей воды.
3. Если вода не проходит через радиатор отопителя, то радиатор засорен и подлежит
замене (см. подраздел 4.5).
Если скорость вращения вентилятора не соответствует положению переключателя, то
надо проверить предохранители, проводку, переключатель, блок резисторов или электродвигатель
(см. подраздел 3.3.14).
Если из выходных отверстий воздуховодов воздух не поступает, то поступите следующим образом:
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните ключ зажигания в положение ON и включите вентилятор. Приложив ухо к
выходу воздуховода, прислушайтесь. Должен прослушиваться шум работающего электродвигателя.
2. Если гул электродвигателя не прослушивается, или если проверка показывает, что
переключатель и блок резисторов исправны, то причиной может быть неисправность электродвигателя
(см. подраздел 3.3.14). Если коврик увлажнен, или сквозь вентиляционные отверстия
проникают пары охлаждающей жидкости, то в радиаторе отопителя есть течь. Замените
радиатор (см. подраздел 4.5), так как радиатор отопителя в ремонт как правило не
принимается.
Проверьте отсутствие засорения сливного шланга отопителя/ кондиционера, который находится с правой стороны на перегородке моторного отсека.
Панель управления отопителем и кондиционером
