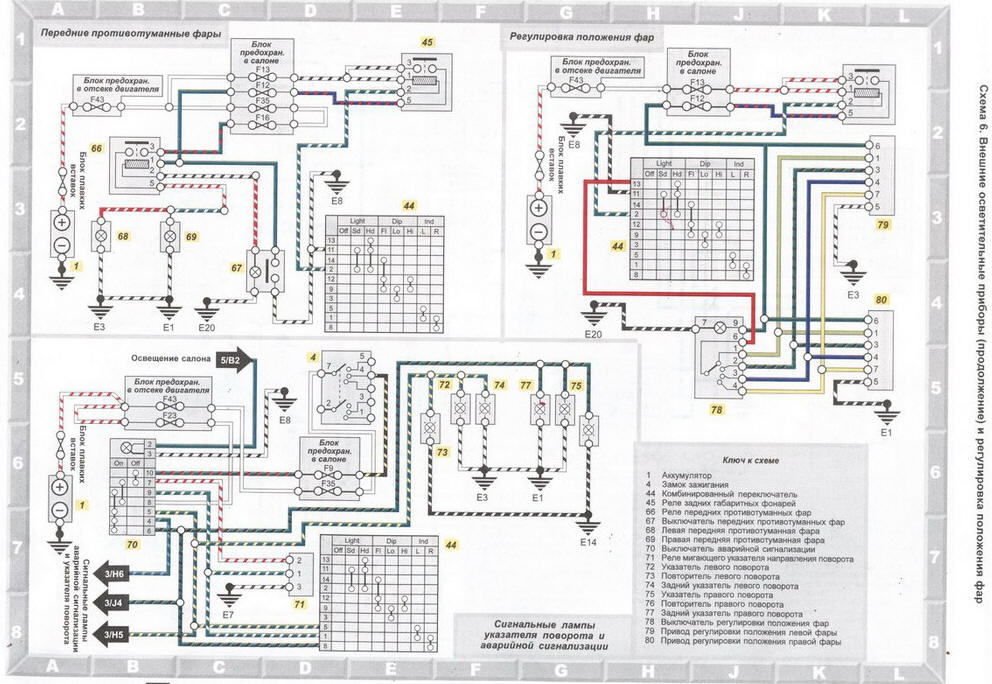

Схема 6. Внешние осветительные приборы (продолжение) и регулировка положения

Схема 6. Внешние осветительные приборы (продолжение) и регулировка положения фар
