автомобиле - Рулевое управление - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Проверка величины усилия при повороте рулевого колеса на неподвижном автомобиле

1. Расположите автомобиль на ровной горизонтальной площадке и установите управляемые колеса в положении прямолинейного движения.

2. Увеличьте частоту вращения коленчатго вала двигателя до 900 - 1100 об/мин.

ПРИМЕЧАНИЕ

После проверки на заданной частоте вращения коленчатого вала двигателя необходимо установить нормальную частоту вращения холостого хода.

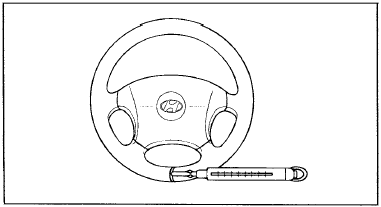

3. С помощью пружинного динамометра измерьте усилие, требуемое для поворота рулевого

3. С помощью пружинного динамометра измерьте усилие, требуемое для поворота рулевого колеса из положения прямолинейного движения влево и вправо (на 1,5 оборота).

Усилие при повороте рулевого колеса [Номинальное значение]:

29 Н

4. Убедитесь в отсутствии внезапного изменения величины усилия поворота при вращении рулевого колеса.

5. Если измеренная величина усилия поворота превышает номинальное занчение, то выполните следующие проверки и регулировки:

а) Отсутствие трещин и повреждений защитных чехлов шаровой опоры нижнего рычага подвески и шарового шарнира наконечника рулевой тяги.

б) Предварительный натяг подшипника ведущей шестерни рулевого механизма и момент начала вращения шарового шарнира наконечника рулевой тяги.

в) Момент начала вращения шарового шарнира.

    Проверка момента начала вращения шаровых шарниров наконечников рулевых тяг
    1. С помощью специального инструмента отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака. 2. Несколько раз пошевелите палец шарового шарнира для проверки отсутствия чрезмер ...

    Проверка самостоятельного возврата рулевого колеса в среднее положение
    Проверьте, что рулевое колесо самостоятельно возвращается в среднее положение и убедитесь в наличии следующих условий: 1. Усилие, необходимое для поворота рулевого колеса и возвращения рулевого кол ...
