Hyundai Elantra: Масляный насос - установка - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Масляный насос - установка

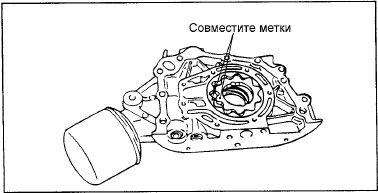

1. Установите наружную и внутреннюю шестерни насоса в корпус масляного насоса. При установке убедитесь, что наружная и внутренняя шестерни насоса расположены относительно друг друга (установочные метки шестерен насоса совмещены), как показано на рисунке.

2. Установите крышку масляного насоса и затяните болты крепления крышки номинальным моментом. После затяжки болтов проверьте плавность вращения шестерен насоса.

Момент затяжки Болты крепления крышки масляного насоса : 8 - 12 Нм

3. Смажьте плунжер редукционного клапана моторным маслом. Установите плунжер

3. Смажьте плунжер редукционного клапана моторным маслом. Установите плунжер и пружину редукционного клапана. Затяните пробку клапана номинальным моментом.

Момент затяжки Пробка редукционного клапана : 40 - 50 Нм

КОРПУС МАСЛЯНОГО НАСОСА

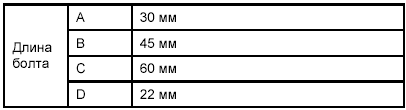

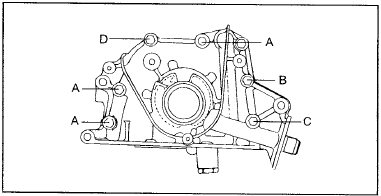

1. Установите корпус масляного насоса в сборе с новой прокладкой и затяните болты

1. Установите корпус масляного насоса в сборе с новой прокладкой и затяните болты его крепления номинальным моментом затяжки.

Момент затяжки : 20 - 27 Нм

САЛЬНИК

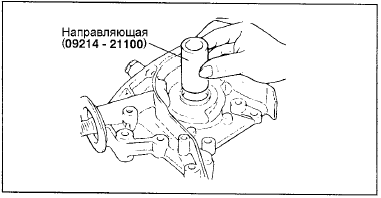

1. Установите специальный инструмент (направляющая втулка сальника 09214-32100)

1. Установите специальный инструмент (направляющая втулка сальника 09214-32100) в отверстие корпуса масляного насоса.

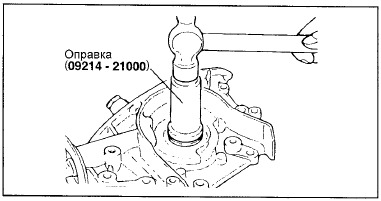

2. С помощью специального инструмента (оправка для установки сальника 09214-32000)

2. С помощью специального инструмента (оправка для установки сальника 09214-32000) установите сальник в корпус масляного насоса.

3. Установите маслозаборник.

4. Удалите остатки старой прокладки с фланца масляного поддона и привалочной плоскости блока цилиндров.

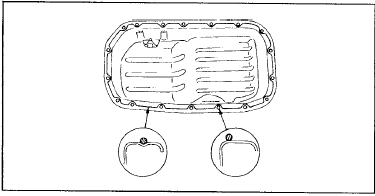

5. Нанесите герметик в канавку фланца масляного поддона, как показано на рисунке.

ВНИМАНИЕ

• Нанесите полоску герметика диаметром примерно 4 мм.

• Установите и закрепите масляный поддон в течение не более 15 минут после нанесения герметика.

6. Установите масляный поддон и затяните болты его крепления номинальным моментом.

6. Установите масляный поддон и затяните болты его крепления номинальным моментом.

Момент затяжки Болты крепления масляного поддона : 10 -12 Нм
