Toyota Corolla: Испаритель и расширительный клапан - Системы охлаждения, отопления - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Испаритель и расширительный клапан

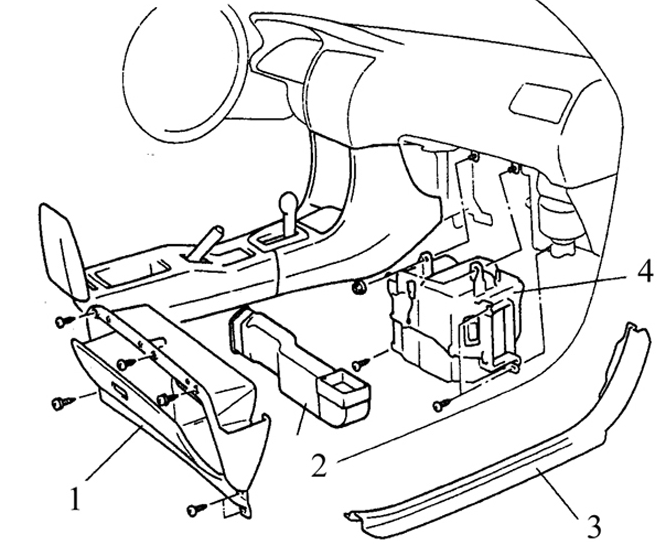

Детали, которые надо снять при демонтаже испарителя
Детали, которые надо снять при демонтаже испарителя
1. Перчаточный ящик
2. Воздухопровод
3. Накладка порожка передней двери
4. Блок охлаждения

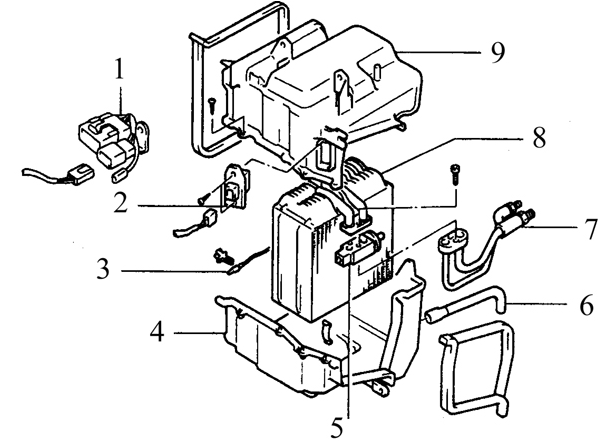

Снятие испарителя
Снятие испарителя
1. Усилитель кондиционера и межсоединения
2. Блок резисторов вентилятора
3. Терморезистор
4. Нижняя половина корпуса
5. Расширительный клапан
6. Сливная трубка
7. Трубки подвода и отвода хладагента
8. Испаритель
9. Верхняя половина корпуса

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разгерметизируйте кондиционер и удалите хладагент в службе автосервиса Toyota или в специализированной мастерской.
2. Снимите перчаточный ящик в сборе. Отсоедините трубки кондиционера на перегородке моторного отсека. Отворачивайте штуцера, удерживая ключом ответную часть, чтобы не свернуть трубку. Заглушите отсоединенные трубки, чтобы избежать попадания влаги.
3. Отверните две гайки и три болта крепления испарителя к перегородке моторного отсека, снимите испаритель с автомобиля.
4. Установите испаритель на стол, отверните винты, снимите защелки, снимите верхнюю и нижнюю половины корпуса испарителя и достаньте испаритель.
5. Достаньте из испарителя терморезистор, отверните болты крепления расширительного клапана и двух коротких трубок подачи и отвода хладагента (см. рис.Снятие испарителя).
6. Очистите испаритель специальной гребенкой и продуйте сжатым воздухом. Подберите гребешок с расстоянием между зубцами, соответстующим шагу оребрения испарителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если устанавливается новый испаритель, то введите около 1 г свежего масла, рекомендуемого для вашего кондиционера.
2. Далее установка выполняется в обратном порядке. Замените уплотнительное кольцо и прокладки расширительного клапана.
3. Заправьте кондиционер хладагентом в той же мастерской, в которой выполнялись разгерметизация и удаление хладагента.
