Chevrolet Cruze: Блок предохранителей
в моторном отсеке - Электрooборудование - Уход за
автомобилем - Руководство по эксплуатации автомобиля Шевроле Круз (Chevrolet Cruze)Chevrolet Cruze: Блок предохранителей в моторном отсеке

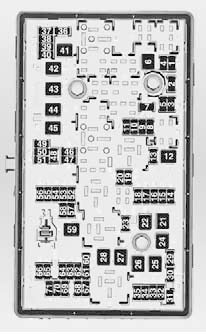

Блок предохранителей установлен

Блок предохранителей установлен в левой переднeeй части моторного отсека.

Освободите защелку крышки, поднимите крышку вверх и снимите ee.

Некоторые указания, касающиеся коробки плавких предохранителей, могут не относиться к вашему автомобилю. Сведения признаны точными на момент подготовки документа к печати. При осмотре коробки предохранителей обратите внимание на маркировочную табличку.

№ Электрическая цепь

№ Электрическая цепь

1 Блок управления коробкой передач

2 Блок управления двигателем

3 -

4 Электромагнитный воздушный клапан адсорбера

5 Зажигание

6 Очистители ветрового стекла

7 -

8 Впрыск топлива

9 Впрыск топлива, система зажигания

10 Блок управления двигателем

11 Кислородный датчик

12 Электромагнит стартера

13 Электромагнитный воздушный клапан адсорбера

14 -

15 Очиститель заднeeго стекла

16 Зажигание, датчик качества воздуха

17 Зажигание, подушка безопасности

18 Блок управления подачей топлива

19 -

20 Топливный насос

21 Задние электрические стеклоподъемники

22 -

23 -

24 Передние электрические стеклоподъемники

25 Вакуумный насос с электронным управлением

26 ABS

27 Система управления электронным ключом

28 Обогрев заднeeго стекла

29 -

30 ABS

31 Блок управления кузовным оборудованием

32 Блок управления кузовным оборудованием

33 Обогрев передних сидений

34 Вентиляционный люк крыши

35 Информационноразвлекательная система, усилитель

36 -

37 Правая фара дальнего света

38 Левая фара дальнего света

39 -

40 -

41 -

42 Вентилятор охлаждения

43 -

44 -

45 Вентилятор охлаждения

46 Вентилятор охлаждения

47 Кислородный датчик

48 Противотуманная фара

49 -

50 -

51 Звуковой сигнал

52 Приборная панель

53 Электрохромное зеркало

54 Выключатель световых приборов, управление световыми приборами

55 Складывание зеркал

56 Омыватель ветрового стекла

57 Замок рулевой колонки

58 -

59 Подогрев дизельного топлива

60 Подогрев зеркал

61 Подогрев зеркал

62 Состояние воздуха

63 Датчик заднeeго стекла

64 Датчик качества воздуха

65 Задние противотуманные фонари

66 Задний омыватель

67 Блок управления системы топливоподачи

68 -

69 Датчик напряжения аккумулятора

70 Датчик дождя

71 -

    Приспособление для снятия предохранителей
    Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке. Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от тип ...

    Блок предохранителя в приборной панели
    Блок предохранителей расположен за вещевым отделением в приборной панели. 1. Откройте отделение. 2. Поднимите нижнюю секцию отделения в направлении, показанном стрелками. 3. Извлеките отделен ...
