Hyundai Elantra: Распределительный вал - разборка - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Распределительный вал - разборка

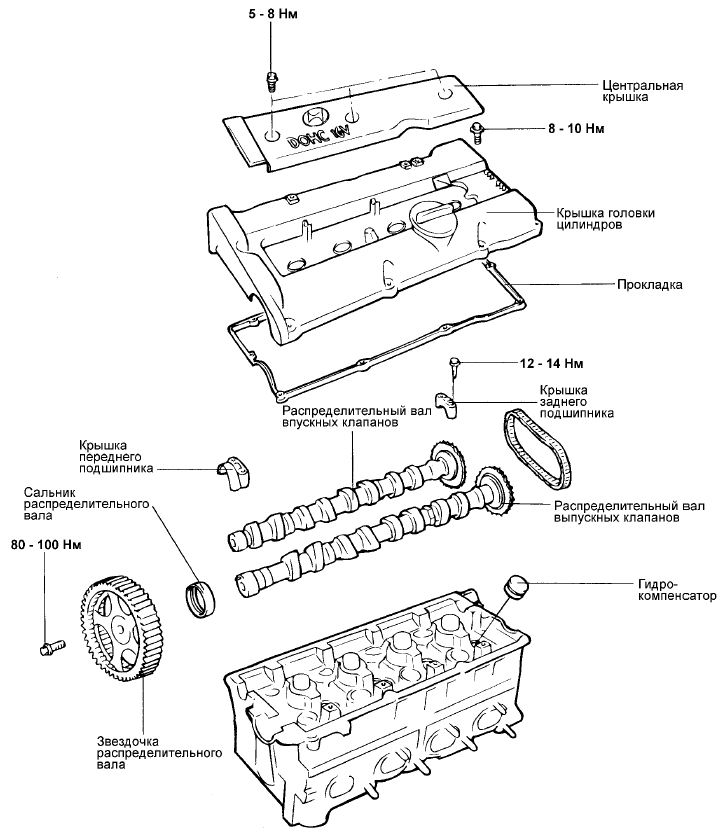

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ - ДЕТАЛИ

1. Отсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера.

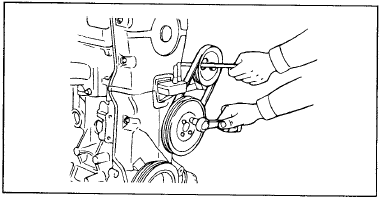

2. Снимите шкив насоса охлаждающей жидкости и шкив коленчатого вала.

2. Снимите шкив насоса охлаждающей жидкости и шкив коленчатого вала.

3. Снимите крышку ремня привода ГРМ.

4. Ослабьте болты ролика натяжителя ремня привода ГРМ, ослабьте натяжение ремня и временно закрепите ролик натяжителя.

5. Снимите ремень привода ГРМ со звездочки распределительного вала.

6. Отверните болты крепления центральной крышки и затем снимите крышку.

7. Снимите катушки зажигания в сборе.

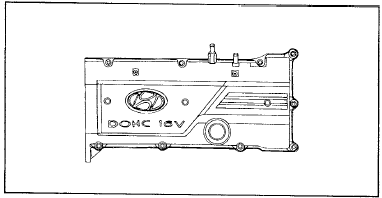

8. Отверните болты крепления крышки головки цилиндров и затем снимите крышку.

8. Отверните болты крепления крышки головки цилиндров и затем снимите крышку.

9. Снимите звездочку распределительного вала.

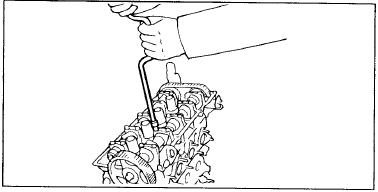

10. Снимите крышки подшипников распределительного вала и цепь привода ГРМ.

10. Снимите крышки подшипников распределительного вала и цепь привода ГРМ.

11. Снимите распределительный вал.

12. Извлеките гидрокомпенсаторы.
