Hyundai Elantra: Двигатель и коробка передач в сборе - снятие - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Двигатель и коробка передач в сборе - снятие

1. Снимите аккумуляторную батарею.

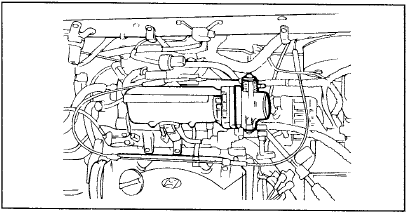

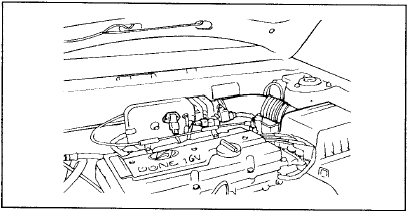

2. Отсоедините воздуховод воздушного фильтра.

2. Отсоедините воздуховод воздушного фильтра.

3. Отсоедините разъемы датчика-выключателя фонарей заднего хода и жгута проводов двигателя.

4. На моделях с 5-ступенчатой механической КПП отсоедините разъем датчика-выключателя фонарей заднего хода.

5. Отсоедините разъемы жгута проводов генератора и датчика давления масла.

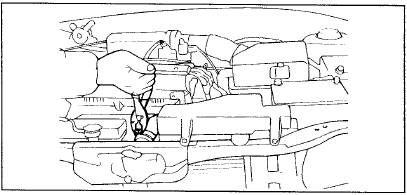

6. Слейте охлаждающую жидкость.

6. Слейте охлаждающую жидкость.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

При отсоединении шлангов всегда предварительно наносите установочные метки, чтобы при подсоединении шланги были установлены в исходное положение.

ВНИМАНИЕ

Будьте осторожны при отсоединении шлангов, не проливайте масло или другую жидкость.

Заглушите отсоединенные трубки или шланги, чтобы предотвратить попадание посторонних частиц внутрь.

7. Отсоедините верхний и нижний шланги радиатора со стороны двигателя, затем снимите радиатор в сборе.

8. Отсоедините провод "массы" двигателя.

9. Отсоедините вакуумный шланг усилителя тормозов.

10. Отсоедините основной топливопровод, шланг возврата топлива и шланг системы улавливания паров топлива со стороны двигателя.

11. Отсоедините оба шланга (подводящий и отводящий) отопителя со стороны двигателя.

12. Отсоедините трос педали акселератора со стороны двигателя.

13. На моделях с механической КПП снимите трос переключения передач с коробки передач.

14. На моделях с автоматической КПП снимите трос управления АКПП с коробки передач.

15. Отсоедините трос привода спидометра от коробки передач.

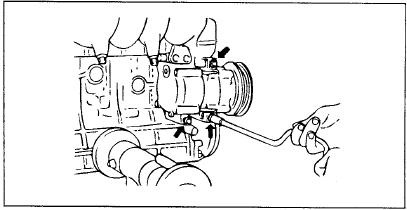

16. Отсоедините компрессор кондиционера от его кронштейна крепления.

16. Отсоедините компрессор кондиционера от его кронштейна крепления.

17. Поддомкратьте автомобиль.

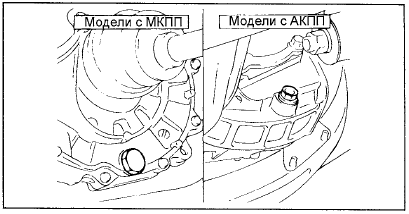

18. Слейте масло (или масло для АКПП (ATF)) из коробки передач.

18. Слейте масло (или масло для АКПП (ATF)) из коробки передач.

19. Отсоедините приемную трубу системы выпуска от выпускного коллектора.

ПРИМЕЧАНИЕ

С помощью проволоки привяжите приемную трубу системы выпуска к кузову автомобиля.

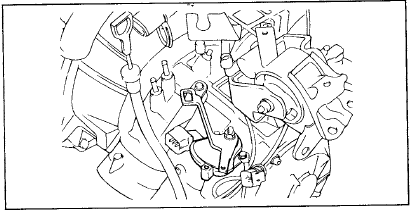

20. На моделях с механической КПП снимите трос выбора передач и трос переключения

20. На моделях с механической КПП снимите трос выбора передач и трос переключения передач.

21. Отверните болты крепления шарового шарнира нижнего рычага и стабилизатора к нижнему рычагу подвески.

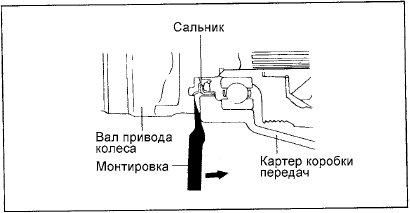

22. Отсоедините валы привода колес от коробки передач.

22. Отсоедините валы привода колес от коробки передач.

ВНИМАНИЕ

• Закройте отверстия для валов привода колес в коробке передач во избежание попадания внутрь грязи и посторонних частиц.

• Перед установкой валов привода колес замените стопорные кольца валов.

23. С помощью проволоки подвесьте нижний рычаг и вал привода колеса за кузов автомобиля.

24. С помощью цепей или тросов закрепите двигатель на траверсе за кронштейны крепления и повесьте ее на подъемнике. Немного приподнимите двигатель в сборе (для разгрузки опор двигателя от веса силового агрегата перед выполнением следующих операций).

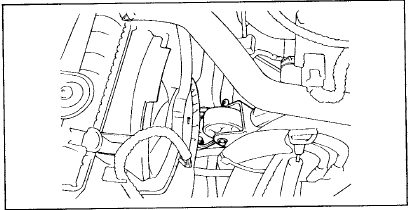

25. Снимите переднюю опору двигателя.

25. Снимите переднюю опору двигателя.

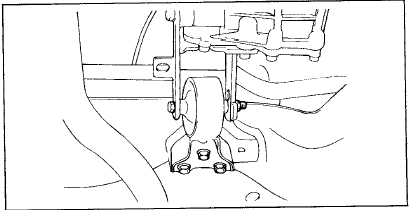

26. Отсоедините заднюю опору двигателя.

26. Отсоедините заднюю опору двигателя.

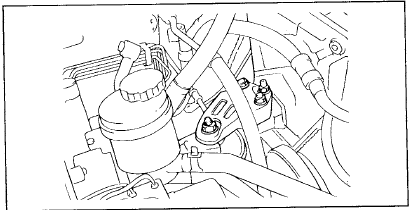

27. Отверните болты крепления боковой опоры двигателя.

28. Снимите кронштейн боковой опоры с двигателя.

28. Снимите кронштейн боковой опоры с двигателя.

29. Медленно приподнимите двигатель для разгрузки опор от веса двигателя и коробки передач в сборе и временно оставьте его в подвешенном положении.

ВНИМАНИЕ

Проверьте, чтобы от двигателя были отсоединены все тросы, провода (электрические разъемы), шланги и т. п.

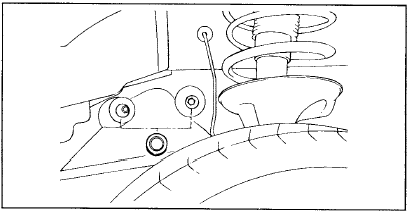

30. Извлеките заглушки изнутри брызгозащитного щитка левого крыла и отверните

30. Извлеките заглушки изнутри брызгозащитного щитка левого крыла и отверните болты крепления кронштейна опоры коробки передач.

31. Направляя силовой агрегат коробкой передач вниз, поднимите двигатель и коробку передач в сборе из моторного отсека и снимите их с автомобиля.
