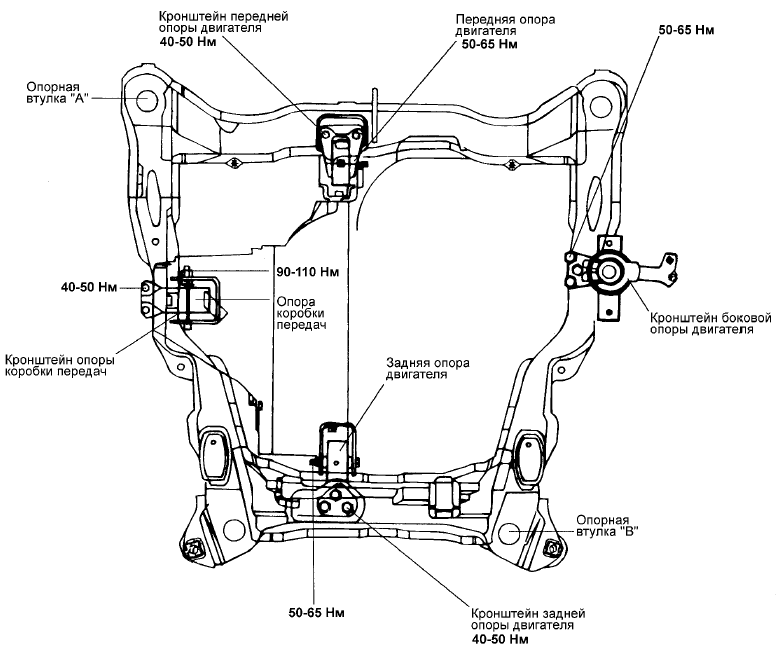

ОПОРЫ ДВИГАТЕЛЯ

СНЯТИЕ

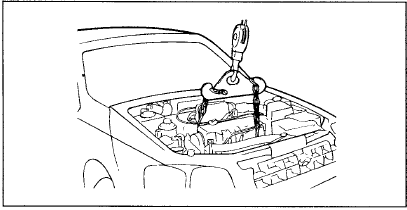

1. Закрепите двигатель на траверсе за кронштейны крепления и повесьте ее на подъемнике,

1. Закрепите двигатель на траверсе за кронштейны крепления и повесьте ее на подъемнике, затем немного приподнимите двигатель в сборе для разгрузки опор от веса силового агрегата.

БОКОВАЯ ОПОРА ДВИГАТЕЛЯ

БОКОВАЯ ОПОРА ДВИГАТЕЛЯ

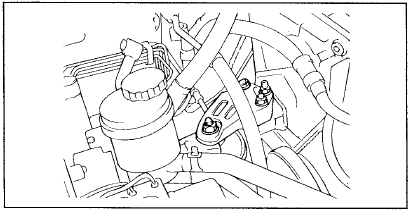

1. Отверните болты крепления боковой опоры двигателя (к двигателю и кузову).

2. Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя.

ОПОРА КОРОБКИ ПЕРЕДАЧ

ОПОРА КОРОБКИ ПЕРЕДАЧ

1. На моделях с 5-ступенчатой механической КПП снимите датчик-выключатель фонарей заднего хода.

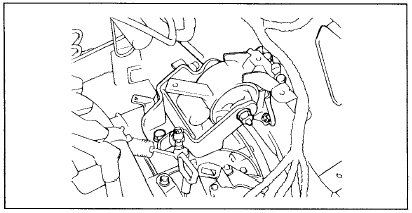

2. Отверните болт крепления опоры коробки передач (к опорному кронштейну КПП).

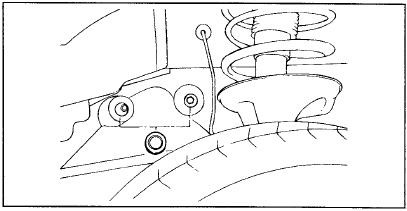

3. Извлеките заглушки изнутри брызгозащитного щитка левого крыла. Отверните болты крепления кронштейна опоры коробки передач к подрамнику.

4. Снимите опору коробки передач в сборе.

4. Снимите опору коробки передач в сборе.

ПЕРЕДНЯЯ ОПОРА ДВИГАТЕЛЯ

ПЕРЕДНЯЯ ОПОРА ДВИГАТЕЛЯ

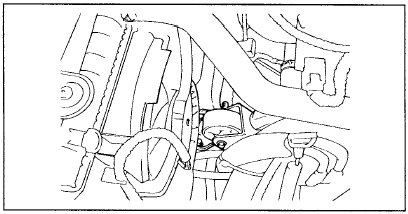

1. Снимите переднюю опору двигателя в сборе с подрамника.

ЗАДНЯЯ ОПОРА ДВИГАТЕЛЯ

ЗАДНЯЯ ОПОРА ДВИГАТЕЛЯ

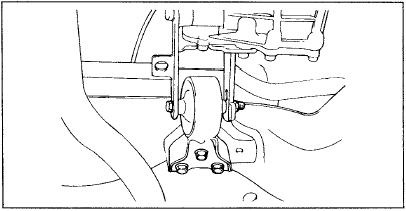

1. Снимите заднюю опору двигателя в сборе с подрамника.
