ВЫВОД ST И ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТАРТЕРА (МОДЕЛИ С АКПП)
ВЫВОД ST И ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТАРТЕРА (МОДЕЛИ С АКПП)

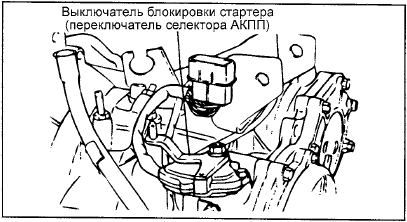

Когда ключ замка зажигания установлен в положение "START" (ПУСК), то напряжение аккумуляторной батареи подается через вывод ST замка зажигания и выключатель блокировки стартера на электронный блок управления двигателем. Если рычаг селектора АКПП находится в положении, отличном от "P" и "N", то напряжение аккумуляторной батареи НЕ подается на электронный блок управления двигателем. На основе этого сигнала электронный блок управления двигателем определяет режим работы АКПП и управляет сервоприводом регулятора оборотов холостого хода для получения оптимальных оборотов холостого хода.

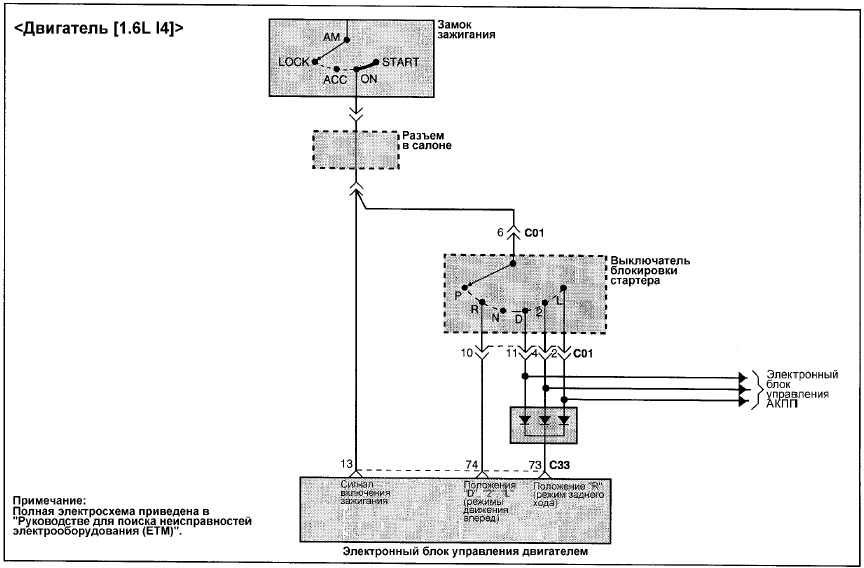

ЭЛЕКТРОСХЕМА - ВЫВОД ST И ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ СТАРТЕРА (МОДЕЛИ С АКПП)

УКАЗАНИЯ К ПОИСКУ НЕИСПРАВНОСТЕЙ Если сигнал начала запуска от выключателя блокировки стартера некорректный, даже когда жгут проводов выключателя блокировки стартера и сам выключатель исправны, то проверьте правильность регулировки троса управления АКПП.

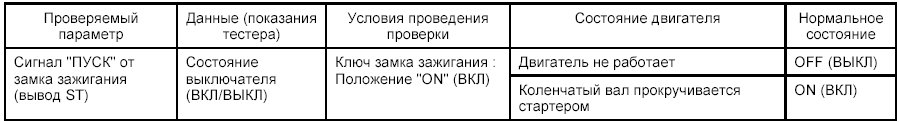

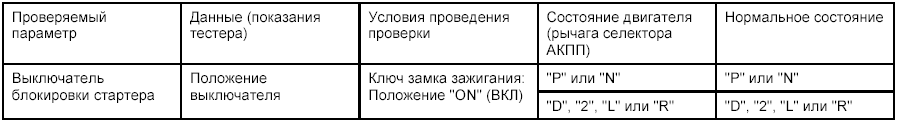

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO) ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

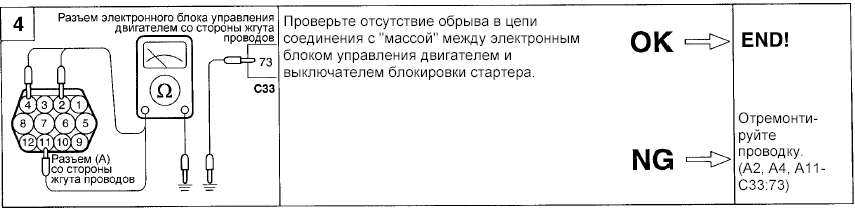

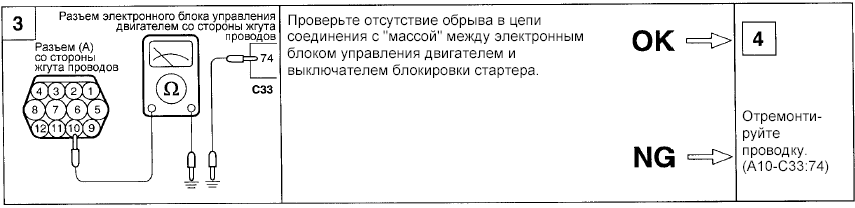

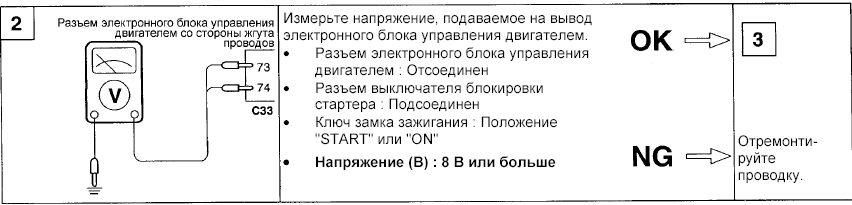

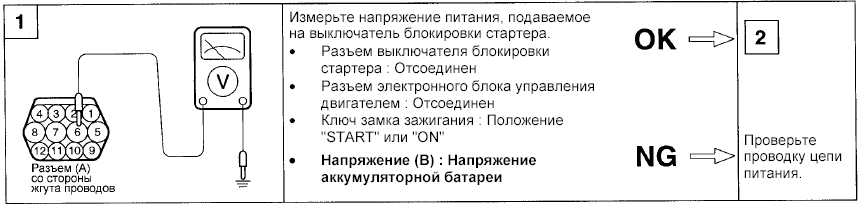

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ
