Toyota Corolla: Замена лампочек - Электрооборудование - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Замена лампочек

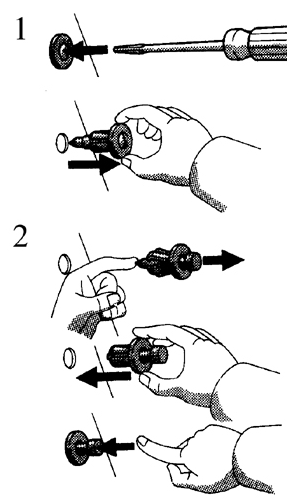

Зажимы панели отделки багажника
Зажимы панели отделки багажника
1. Снятие
2. Установка

ПЕРЕДНИЕ СТОЯНОЧНЫЕ ФАРЫ И БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите крепежный винт (указан стрелкой) и снимите фару, выдвинув ее вперед

1. Открутите крепежный винт (указан стрелкой) и снимите фару, выдвинув ее вперед (в направлении стрелки).

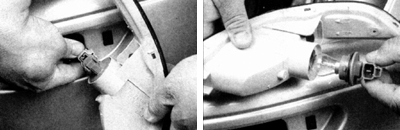

2. Отсоедините разъем подключения и поверните патроны с лампочками против часовой

2. Отсоедините разъем подключения и поверните патроны с лампочками против часовой стрелки для замены лампочек.

УКАЗАТЕЛИ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите крепежные винты и достаньте фару из бампера, повернув ее.

1. Открутите крепежные винты и достаньте фару из бампера, повернув ее.

2. Отсоедините разъем подключения и поверните патрон с лампочкой против часовой

2. Отсоедините разъем подключения и поверните патрон с лампочкой против часовой стрелки для его снятия.

ЛАМПОЧКИ ЗАДНИХ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТОВ, ФАР СТОП-СИГНАЛА, ЗАДНИХ УКАЗАТЕЛЕЙ ПОВОРОТОВ, ГАБАРИТНЫХ ФАР И ФАР ЗАДНЕГО ХОДА

ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях с кузовом типа Седан

1. Открутите два винта, крепящих блок-фару, откройте багажник и снимите панель

1. Открутите два винта, крепящих блок-фару, откройте багажник и снимите панель отделки для получения доступа, затем открутите гайку и достаньте заднюю блок-фару.

2. Поверните патроны лампочек против часовой стрелки, достаньте их и замените

2. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.
На моделях с кузовом типа Универсал

3. Открутите крепежный винт и поднимите блок-фару вверх для ее снятия.

3. Открутите крепежный винт и поднимите блок-фару вверх для ее снятия.

4. Поверните патроны лампочек против часовой стрелки, достаньте их и замените

4. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.

ЛАМПОЧКИ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях с кузовом типа Cедан

1. Надавите на язычок и опустите рассеиватель фонаря вниз для получения доступа

1. Надавите на язычок и опустите рассеиватель фонаря вниз для получения доступа к лампочке.

2. Поверните патрон лампочки против часовой стрелки и снимите его.На моделях

2. Поверните патрон лампочки против часовой стрелки и снимите его.На моделях с кузовом типа Универсал

3. Открутите винты крепления фонаря освещения номерного знака и опустите фонарь.

3. Открутите винты крепления фонаря освещения номерного знака и опустите фонарь.

4. Снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте

4. Снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте из патрона лампочку.

ФОНАРЬ СТОП-СИГНАЛА, РАСПОЛОЖЕННЫЙ НА ПОТОЛКЕ САЛОНА ПЕРЕД ЗАДНИМ СТЕКЛОМ

ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях с кузовом типа Cедан

1. При помощи шариковой ручки надавите на центр креплений, а затем снимите крепления при помощи отвертки и снимите кожух фары.

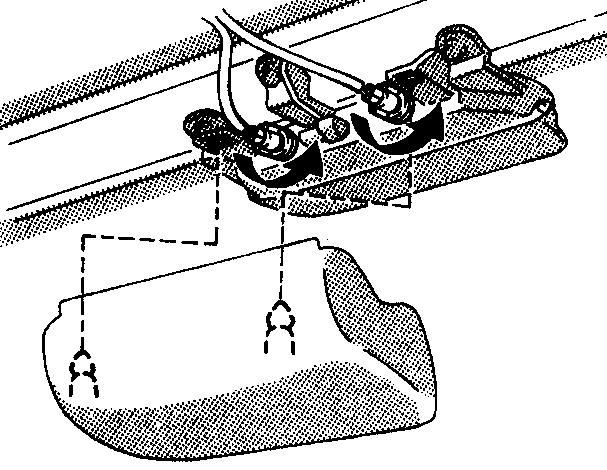

2. Открутите болты крепления фонаря, поднимите фонарь для получения доступа, затем поверните патрон с лампочкой против часовой стрелки для его снятия и достаньте лампочку, просто потянув ее на себя.
На моделях с кузовом типа Универсал
3. Снимите рассеиватель лампочки, снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте лампочку из патрона.

ЛАМПОЧКИ ОСВЕЩЕНИЯ САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При помощи маленькой отвертки снимите рассеиватели.

2. Достаньте лампочку из контактов. Возможно, вам придется поддеть лампочку отверткой,

2. Достаньте лампочку из контактов. Возможно, вам придется поддеть лампочку отверткой, в этом случае, поддевайте край лампочки (иначе стекло может лопнуть).

ЛАМПОЧКИ ОСВЕЩЕНИЯ ПРИБОРНОГО ЩИТКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для получения доступа к лампочкам освещения приборного щитка, его необходимо снять (см. подраздел 12.18).

2. Аккуратно отведите зажим лампочки в сторону (указан стрелкой) и достаньте

2. Аккуратно отведите зажим лампочки в сторону (указан стрелкой) и достаньте лампочку. Лампочки можно установить сзади приборного щитка.
