Toyota Corolla: Фары головного света - Электрооборудование - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Фары головного света

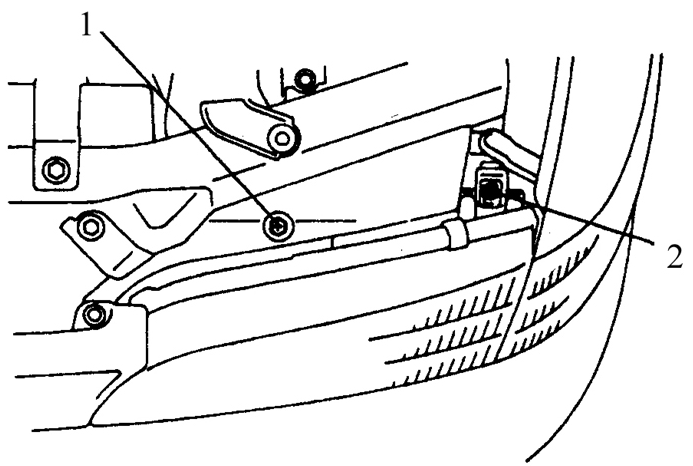

Винты регулировки фар головного света
Винты регулировки фар головного света
1. Винт для регулировки в горизонтальной плоскости
2. Винт для регулировки в вертикальной плоскости

Очень важно, чтобы направление луча фар головного света было правильно отрегулировано. При неправильной регулировке фары могут ослепить водителя встречного автомобиля и привести к дорожно-транспортному происшествию или серьезно уменьшить для вас видимость дороги.
Регулировку фар головного света необходимо проверять каждые 12 месяцев и каждый раз после установки новых фар или ремонта передней части кузова автомобиля.
Необходимо подчеркнуть, что операция по регулировке, описываемая ниже, является лишь временной мерой, пока фары головного света не будут отрегулированы в автомастерской, имеющей необходимое оборудование.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. На этих моделях предусмотрены два регулировочных винта, один расположен сбоку и контролирует движение влево – вправо и один снизу и контролирует движение вверх – вниз. Доступ к ним можно получить сзади фары.
2. Есть несколько методов регулировки фар головного света. При использовании самого простого метода, необходима чистая стена, клейкая лента и ровный пол.
3. Наклейте две полоски клейкой ленты вертикально на стену по середине каждой из фар головного света, на высоте фар.
4. Наклейте вторую полоску клейкой ленты на стену горизонтально по центру фар головного света. Ленту на стену будет легче наклеить, если припарковать автомобиль всего в нескольких сантиметрах от стены.
5. Регулировку необходимо проводить, когда автомобиль стоит на ровной поверхности, на расстоянии в 8 метров от стены, топливный бак должен быть наполовину заполнен, и в автомобиле не должно быть слишком тяжелого груза.
6. Начиная с регулировки фар ближнего света, установите зону наиболее яркого света фар на 5 см ниже горизонтальной линии и на 5 см вправо от вертикальной линии. Поворачивая регулировочные винты, добейте требуемого направления луча.
7. При включенных фарах дальнего света, зона наибольшей яркости должна точно по центру вертикальных полосок, чуть ниже горизонтальной полоски. Возможно, вам не удаться установить фары так, чтобы точно отрегулировать направление луча для ближнего и дальнего света фар. Если вам придется идти на компромисс между этими двумя регулировками, не забывайте, что ближний свет фар используется чаще и имеет большее значение для безопасности вождения.
8. Не откладывая, обратитесь к специалистам для регулировки фар головного света.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод отрицательной клеммы аккумулятора.

* Если стереопроигрыватель вашего автомобиля имеет систему кодировки, проверьте, знаете ли вы код активации проигрывателя перед отсоединением аккумулятора.

2. Снимите решетку облицовки радиатора (см. подраздел 11.26).
3. Снимите стояночную фару (см. подраздел 12.15).
4. Открутите крепежные болт крепления фары головного света к поперечине радиатора.
5. После снятия стояночного фонаря, можно получить доступ к двум боковым крепежным гайкам (указаны стрелками).
6. Достаньте фару вперед для того, чтобы отсоединить крепление в нижнем углу (указано стрелкой).
7. Снимите лампочку (см. подраздел 12.13).
8. Установка проводится в обратном порядке снятия.

    Лампочки фар головного света
    * На этих моделях установлены галогенные лампочки, наполненные газом под давлением, и лампочка может лопнуть, если поцарапать ее поверхность или уронить лампочку. Носите защитные очки и обращайтес ...

    Замена лампочек
    Зажимы панели отделки багажника 1. Снятие 2. Установка ПЕРЕДНИЕ СТОЯНОЧНЫЕ ФАРЫ И БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТОВ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открутите крепежный винт (указан стрелкой) и снимите фар ...
