Hyundai Elantra: Задняя стойка - сборка - Подвеска - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Задняя стойка - сборка

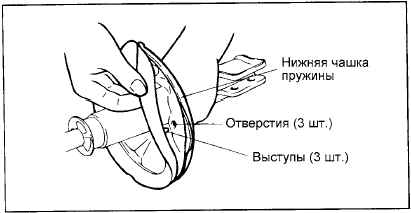

1. Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены

1. Установите нижнюю проставку пружины так, чтобы выступы на ней были совмещены с отверстиями в нижней чашки пружины.

2. Установите защитный чехол на амортизатор.

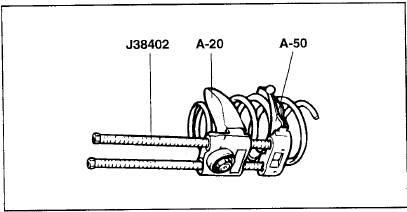

3. С помощью специального инструмента (J38402, А-42) сожмите пружину.

3. С помощью специального инструмента (J38402, А-42) сожмите пружину.

4. Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую

4. Выдвиньте шток амортизатора до упора, установите верхнюю чашку пружины и демпфируюущую опору стойки в сборе.

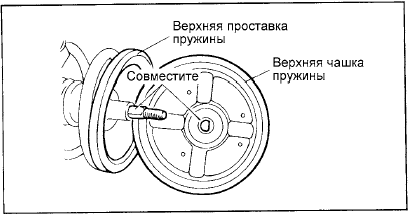

ПРИМЕЧАНИЕ

Совместите плоскую часть D-образного отверстия верхней чашки пружины с лыской безрезъбовой части штока амортизатора.

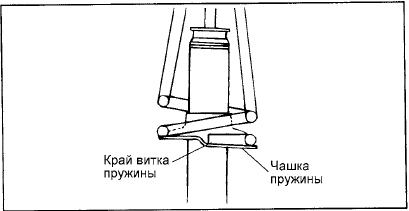

5. Совместите верхний и нижнию витки пружины с соответствующими выемками на верхней

5. Совместите верхний и нижнию витки пружины с соответствующими выемками на верхней и нижней чашках пружины стойки, затем временно затяните самоконтрящуюся гайку.

ВНИМАНИЕ

Заменяйте самоконтрящуюся гайку новой после снятия.

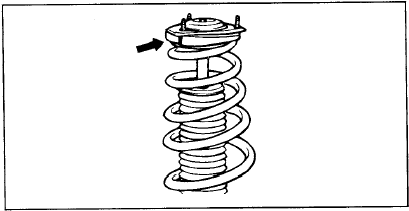

6. При установке расположите демпфируюущую опору стойки так, чтобы ее болт был

6. При установке расположите демпфируюущую опору стойки так, чтобы ее болт был совмещен с выступом верхней чашки пружины, как показано на рисунке.

7. Снимите специальный инструмента (J38402, А-20 и А50).

8. Затяните самоконтрящуюся гайку номинальным моментом.

Момент затяжки 40 - 55 Нм
