Toyota Corolla: Тормозные колодки задних барабанных тормозов - Тормозная система - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Тормозные колодки задних барабанных тормозов

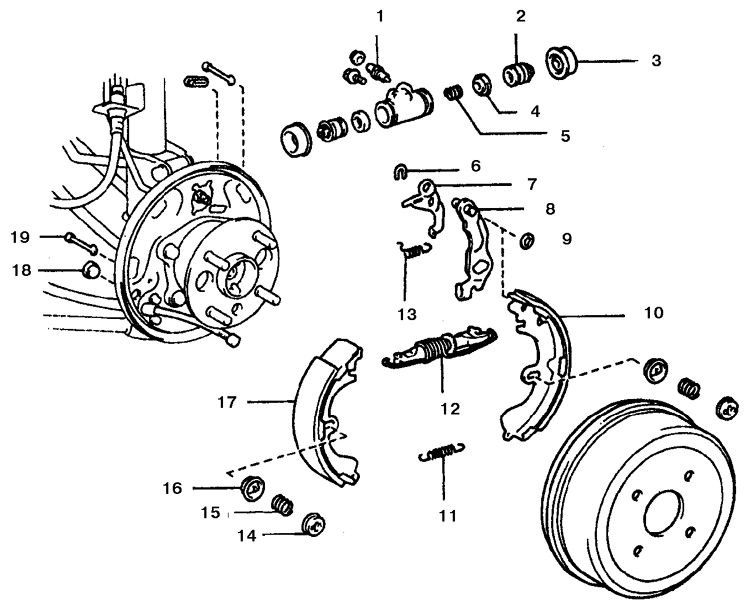

Элементы заднего барабанного тормоза
Элементы заднего барабанного тормоза
1. Клапан выпуска воздуха
2. Поршень
3. Чехол
4. Колпачок
5. Пружина
6. Шайба
7. Рычаг тормозной колодки
8. Рычаг ручного тормоза
9. С-образная шайба
10. Задняя тормозная колодка
11. Стяжная пружина
12. Регулировочный механизм
13. Пружина регулировочного рычага
14. Колпачок
15. Прижимная пружина
16. Колпачок
17. Передняя тормозная колодка
18. Заглушка
19. Штифт

* Тормозные колодки необходимо заменять сразу на двух колесах – никогда не заменяйте тормозные колодки только на одном колесе.

* Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Не вдыхайте ее.

* Не используйте растворители на основе бензина для чистки тормозов. Используйте только чистящее средство, специально предназначенное для очистки тормозов.

При замене тормозных колодок необходимо также заменить возвратную и прижимную пружины. Из-за того, чтобы пружины подвергаются постоянному перегреву/ охлаждению, они теряют жесткость через определенный период времени, что приводит к тому, что тормозная колодка может не отходить от барабана и изнашиваться гораздо быстрее.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления колес, поднимите заднюю часть автомобиля и установите его на опорах. Заблокируйте передние колеса для того, чтобы автомобиль случайно не покатился.
2. Отпустите ручной тормоз.
3. Снимите колесо.

* Необходимо заменять сразу все четыре тормозных колодки задних барабанных тормозов. Для того, чтобы не перепутать их, работайте над каждым из колес по очереди.

4. Отметьте положение установки тормозного барабана по отношению к ступице для того, чтобы барабан сохранил динамический баланс после установки.

5. Если тормозной барабан висит на тормозных колодках из-за чрезмерного износа,

5. Если тормозной барабан висит на тормозных колодках из-за чрезмерного износа, вставьте две отвертки в отверстие щитка заднего тормоза, отведете регулировочный рычаг от зубчатого колеса и поверните его для того, чтобы отвести тормозные колодки назад.

6. Перед снятием каких-либо элементов механизма тормозов, установите поддон под

6. Перед снятием каких-либо элементов механизма тормозов, установите поддон под тормозом и промойте механизм тормоза чистящей жидкостью, подождите, пока она высохнет; не используйте сжатый воздух для сдувания пыли, образовавшейся в результате износа тормозных колодок (ступица снята для наглядности).

7. Отсоедините возвратную пружину от передней тормозной колодки.

7. Отсоедините возвратную пружину от передней тормозной колодки.

8. Достаньте второй конец пружины из отверстия в задней колодке и снимите регулиросочный

8. Достаньте второй конец пружины из отверстия в задней колодке и снимите регулиросочный механизм вместе с пружиной.

9. При помощи инструмента для сжатия пружин снимите прижимную пружину, надавив

9. При помощи инструмента для сжатия пружин снимите прижимную пружину, надавив на нее и повернув на четверть оборота.

10. Снимите внешний колпачок, пружину и внутренний колпачок.

10. Снимите внешний колпачок, пружину и внутренний колпачок.

11. Достаньте штифт через отверстие в щите заднего тормоза.

11. Достаньте штифт через отверстие в щите заднего тормоза.

12. Снимите переднюю тормозную колодку и отсоедините стяжную пружину от задней

12. Снимите переднюю тормозную колодку и отсоедините стяжную пружину от задней тормозной колодки.

13. Снимите прижимную пружину задней колодки, колпачки и штифт.

13. Снимите прижимную пружину задней колодки, колпачки и штифт.

14. Переверните заднюю колодку и отведите пружину от рычага ручного тормоза.

14. Переверните заднюю колодку и отведите пружину от рычага ручного тормоза.

15. Отсоедините тросик ручного тормоза от рычага.

15. Отсоедините тросик ручного тормоза от рычага.

16. Положите заднюю тормозную колодку на чистый рабочий стол и отсоедините пружину

16. Положите заднюю тормозную колодку на чистый рабочий стол и отсоедините пружину регулировочного рычага от колодки.

17. Снимите С-образную шайбу (не потеряйте шайбу, расположенную под ней).

17. Снимите С-образную шайбу (не потеряйте шайбу, расположенную под ней).

18. Снимите рычаг ручного тормоза и регулировочный рычаг со старой тормозной

18. Снимите рычаг ручного тормоза и регулировочный рычаг со старой тормозной колодки.

19. Установите рычаг ручного тормоза и регулировочный рычаг на новую заднюю тормозную

19. Установите рычаг ручного тормоза и регулировочный рычаг на новую заднюю тормозную колодку и закрепите их при помощи новой С-образной шайбы (не забудьте про установку обычной шайбы).

20. Установите выступ на задней части регулировочного рычага в отверстие рычага

20. Установите выступ на задней части регулировочного рычага в отверстие рычага тормозной колодки.

20. Установите выступ на задней части регулировочного рычага в отверстие рычага

20. Установите выступ на задней части регулировочного рычага в отверстие рычага тормозной колодки.

22. Зацепите короткий конец пружины регулировочного рычага за рычаг тормозной

22. Зацепите короткий конец пружины регулировочного рычага за рычаг тормозной колодки.

23. Зацепите длинный конец пружины за отверстие в задней тормозной колодке.

23. Зацепите длинный конец пружины за отверстие в задней тормозной колодке.

24. Нанесите слой высокотемпературной смазки на щит заднего тормоза в тех местах,

24. Нанесите слой высокотемпературной смазки на щит заднего тормоза в тех местах, где он касается тормозных колодок.

25. Вставьте штифт прижимной пружины задней тормозной колодки в отверстие в щите

25. Вставьте штифт прижимной пружины задней тормозной колодки в отверстие в щите заднего тормоза.

26. Подсоедините тросик ручного тормоза к рычагу ручного тормоза.

26. Подсоедините тросик ручного тормоза к рычагу ручного тормоза.

27. Установите заднюю тормозную колодку на место, вставьте штифт в отверстие

27. Установите заднюю тормозную колодку на место, вставьте штифт в отверстие в колодке и установите внутренний колпачок на штифт.

28. Установите прижимную пружину и внешний колпачок.

28. Установите прижимную пружину и внешний колпачок.

29. Сожмите пружину при помощи инструмента для сжатия пружин, поверните внешний

29. Сожмите пружину при помощи инструмента для сжатия пружин, поверните внешний колпачок на четверть оборота и зафиксируйте его.

30. Установите регулировочный механизм на место и вставьте его в отверстие регулировочного

30. Установите регулировочный механизм на место и вставьте его в отверстие регулировочного рычага, который был заранее установлен на заднюю тормозную колодку.

31. Зацепите стяжную пружину за заднюю колодку.

31. Зацепите стяжную пружину за заднюю колодку.

32. Зацепите стяжную пружину за переднюю колодку.

32. Зацепите стяжную пружину за переднюю колодку.

33. Установите переднюю тормозную колодку на место и зацепите оба конца возвратной

33. Установите переднюю тормозную колодку на место и зацепите оба конца возвратной пружины за отверстия в передней и задней колодках.

34. Установите штифт, прижимную пружину, внутренний и внешний колпачки прижимной

34. Установите штифт, прижимную пружину, внутренний и внешний колпачки прижимной пружины передней тормозной колодки и зафиксируйте внешний колпачок пружины при помощи инструмента для сжатия пружин.
35. Если тормозной барабан не снимается с полуоси или с тормозных колодок, проверьте, чтобы автомобиль был снят с ручного тормоза. Если барабан все еще не снимается, необходимо отвести назад тормозные колодки (см. п. 5).
36. Перед установкой барабана его необходимо осмотреть на наличие трещин, царапин и твердых включений, которые выглядят как бесцветные пятна. Если их нельзя удалить при помощи наждачной бумаги, или присутствуют другие повреждения из описанных выше, тормозной барабан необходимо отдать в автомастерскую для восстановления. Рекомендуется проводить восстановление поверхности тормозного барабана каждый раз при разборке тормозов. Восстановление поверхности устранит вероятность появления радиального биения у барабана.

37. Если тормозной барабан износился настолько, что его нельзя восстановить,

37. Если тормозной барабан износился настолько, что его нельзя восстановить, не превысив максимально допустимый диаметр (указанный на барабане), то необходимо приобрести новый тормозной барабан.
38. Если вы решите не восстанавливать поверхность барабана, необходимо хотя бы удалить глянец с его поверхности при помощи наждачной бумаги. Обработку поверхности необходимо проводить круговыми движениями.
39. Установите тормозной барабан на полуось.
40. Установите колесо и закрутите крепежные гайки. При помощи отвертки, вставленной в отверстие щитка заднего тормоза (см. п. 5) поверните зубчатое колесо регулировочного механизма так, чтобы тормозные колодки стали касаться барабана при его вращении, затем открутите зубчатое колесо настолько, чтобы колодки перестали касаться барабана. Опустите автомобиль и затяните гайки крепления колес до требуемого момента затяжки, указанного в разделе технических характеристик в соответствующей главе.
41. Остановите автомобиль при помощи тормозов несколько раз, двигаясь передним и задним ходом, и поставьте автомобиль на ручной тормоз несколько раз для того, чтобы окончательно отрегулировать задние тормоза.
42. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.
