Toyota Corolla: Рабочий цилиндр - Тормозная система - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Рабочий цилиндр

* Если необходимо провести переборку рабочего цилиндра (обычно из-за утечки тормозной жидкости) предварительно узнайте цену запасных частей или стоимость уже восставленного или нового цилиндра. Перед началом переборки приобретите ремонтный набор. Всегда ремонтируйте оба рабочих цилиндра вместе, – никогда не ремонтируйте только один из них.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и установите его на опорах. Заблокируйте передние колесо, чтобы автомобиль случайно не покатился.
2. Снимите тормозные колодки заднего тормоза (см. подраздел 9.8).
3. Удалите грязь вокруг рабочего цилиндра.

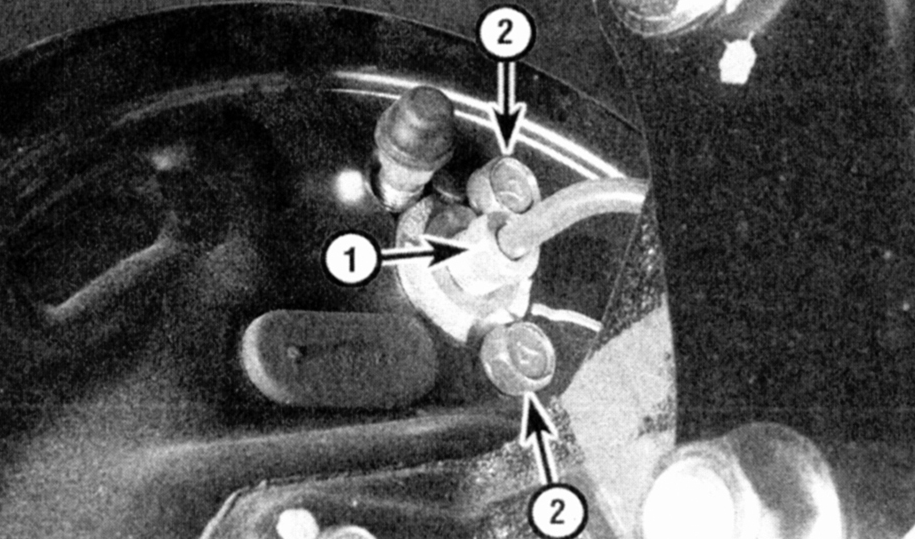

4. Отсоедините тормозную трубку (1) при помощи накидного гаечного ключа, если

4. Отсоедините тормозную трубку (1) при помощи накидного гаечного ключа, если имеется. Не снимайте трубку с цилиндра. Открутите крепежные болты (2) рабочего цилиндра.
5. Снимите рабочий цилиндр со щита заднего тормоза и установите его на чистый рабочий стол. Как можно быстрее закройте отверстие тормозной трубки для предотвращения потери тормозной жидкости и попадания внутрь трубки грязи.

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите клапан выпуска воздуха, колпачки, поршни, чехлы и пружины с цилиндра (см. рис. Элементы заднего барабанного тормоза).
2. Промойте рабочий цилиндр тормозной жидкостью, спиртом или чистящей жидкостью для механизма тормозов.

* Запрещается использовать растворители на основе бензина для очистки элементов тормозов.

3. При помощи чистого сжатого воздуха высушите рабочий цилиндр и продуйте каналы.
4. Проверьте внутреннюю поверхность цилиндра на наличие коррозии и царапин – цилиндр необходимо заменить, если его внутренняя поверхность поцарапана или имеет следы коррозии.
5. Смажьте новые колпачки тормозной жидкостью.
6. Соберите элементы рабочего цилиндра. Проверьте, чтобы кромки колпачка смотрители внутрь.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рабочий цилиндр на место и пальцами закрутите крепежные болты. Подсоедините тормозную трубку к рабочему цилиндру. Проверьте надежность соединения. Затяните болты крепления рабочего цилиндра до требуемого момента затяжки, указанного в разделе технических характеристик в начале этой главы.
2. Надежно затяните соединение тормозной трубки и установите тормозные колодки (см. подраздел 9.8).
3. Прокачайте тормозную систему (см. подраздел 9.12).
4. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.
