Audi 80: Основные элементы - Система впрыска KE-III-Jetronic - Сервисное обслуживание и эксплуатаци автомобиля Audi 80Audi 80: Основные элементы

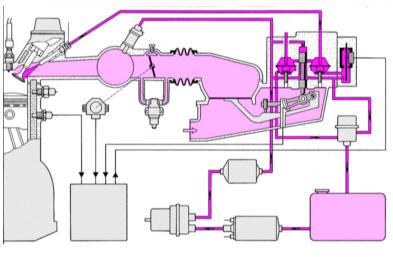

Схема действия системы впрыска KE-III-Jetronic. Красным показано топливо, поступающий
Схема действия системы впрыска KE-III-Jetronic. Красным показано топливо, поступающий воздух выделен светло-розовым.

Вид на корректор состава горючей смеси системы впрыска KE-III-Jetronic
Вид на корректор состава горючей смеси системы впрыска KE-III-Jetronic
1 – регулятор давления;
2 – потенциометр клапанного затвора;
3 – рукав воздухозаборника;
4 – электромагнитный клапан бачка с активированным углем;
5 – рычаг дроссельной заслонки;
6 – топливопровод высокого давления;
7 – дозатор топлива;
8 – регулятор давления.

Для лучшего понимания полного функционирования нашей системы впрыска для начала необходимо разъяснить важнейшие детали и понятия:

    Принцип действия
    Изначальная форма этой системы впрыска, K-Jetronic, работала чисто механически по принципу «много впускного воздуха – много топлива». А такие простые устройства, как регулятор обогащения горючей с ...

    Дроссельная заслонка
    В выпускном коллекторе в патрубке находятся две дроссельных заслонки. Меньшая из этих заслонок связана тросом привода «газа» с педалью в салоне. Она дозирует поток впускного воздуха в двигатель. Е ...
