Hyundai Elantra: Технические операции на автомобиле - регулировка ремня привода навесных
агрегатов - Двигатель -Механическая часть (DOHC 1.8L/2.0L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Технические операции на автомобиле - регулировка ремня привода навесных агрегатов

1. Проверьте отсутствие повреждений ремня и правильность посадки ремня в канавках шкивов.

2. Приложите усилие 100 Н к обратной (нерабочей) стороне ремня в середине ветви между двумя шкивами, как показано на рисунке. Измерьте прогиб ремня с помощью измерителя натяжения.

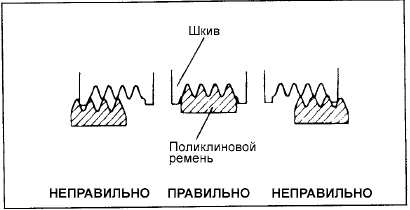

ВНИМАНИЕ 1. При установке поликлинового ремня убедитесь в правильности посадки

ВНИМАНИЕ 1. При установке поликлинового ремня убедитесь в правильности посадки беговых дорожек ремня в канавках шкивов.

2. Если при работе ремень "визжит" или проскальзывает, то проверьте поверхности контакта со шкивами на отсутствие износа, повреждения или расслоения, и проверьте шкив на отсутствие повреждения. Кроме того, проверьте степень натяжения ремня.

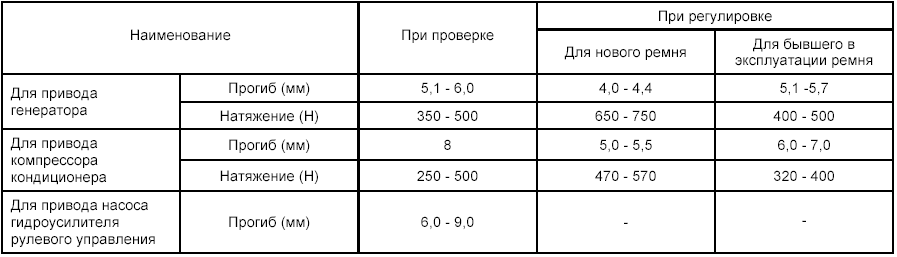

НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

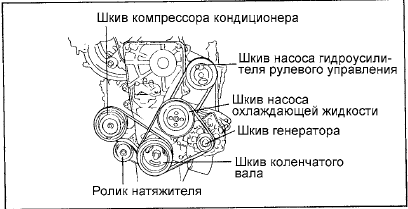

1. Натяжение ремня должно измеряется в середине ветви ремня между указанными шкивами.

2. При установке нового ремня отрегулируйте натяжение так, чтобы оно соответствовало среднему значению из допустимого диапазона в колонке "Для нового ремня" приведенной таблицы. После установки ремня дайте двигателю поработать в течение 5 минут или дольше, затем проверьте соответствие натяжения ремня номинальному значению из колонки "При проверке".

3. При регулировке бывшего в эксплуатации ремня или нового ремня, проработавшего на двигателе более 5 минут пользуйтесь номинальными значениями, приведенными в колонке "Для бывшего в эксплуатации ремня".

4. При периодической проверке натяжения ремня пользуйтесь номинальными значениями, приведенными в колонке "При проверке".

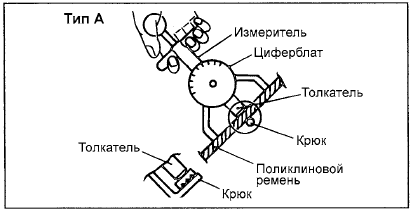

ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ - ТИП "А"

Не допускайте касания циферблатом измерителя чего-либо при выполнении измерений.

Не допускайте касания циферблатом измерителя чего-либо при выполнении измерений.

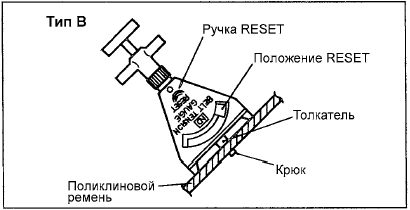

ИЗМЕРИТЕЛЬ НАТЯЖЕНИЯ - ТИП "В"

1. При выполнении измерений поверните ручку RESET в направлении, указанном стрелкой,

1. При выполнении измерений поверните ручку RESET в направлении, указанном стрелкой, и установите указатель в положение RESET.

2. Если измеритель натяжения снять с ремня, то указатель останется в положении, соответствующем значению натяжения. Считайте показания после снятия измерителя натяжения.
