Hyundai Elantra: Ступица переднего колеса и поворотный кулак - установка, разборка - Вал привода колеса и мост - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Ступица переднего колеса и поворотный кулак - установка, разборка

Hyundai Elantra / Руководство по ремонту и техническому обслуживанию автомобиля Hyundai Elantra / Вал привода колеса и мост / Ступица переднего колеса и поворотный кулак - установка, разборка

1. Установка проводится в порядке, обратном снятию.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

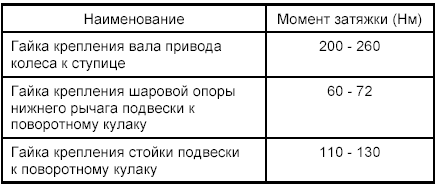

1. Затягивайте резьбовые соединения указанных ниже деталей номинальным моментом:

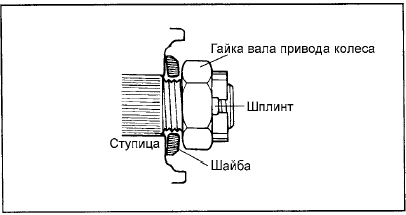

2. Перед установкой гайки крепления вала привода колеса установите шайбу выпуклой

2. Перед установкой гайки крепления вала привода колеса установите шайбу выпуклой стороной наружу, как показано на рисунке.

РАЗБОРКА

1. Отверните два винта крепления тормозного диска, затем снимите тормозной диск со ступицы колеса.

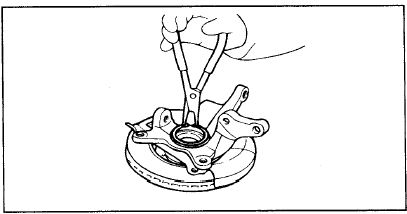

2. Снимите стопорное кольцо подшипника ступицы.

2. Снимите стопорное кольцо подшипника ступицы.

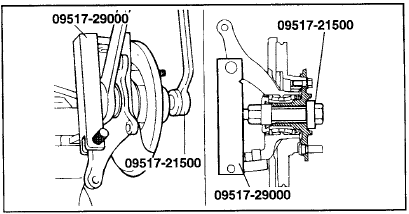

3. Установите специальный инструмент на ступицу колеса, как показано на рисунке.

3. Установите специальный инструмент на ступицу колеса, как показано на рисунке.

4. Вращая специальный инструмент, снимите ступицу с поворотного кулака.

5. Снимите специальный инструмент и защитный кожух.

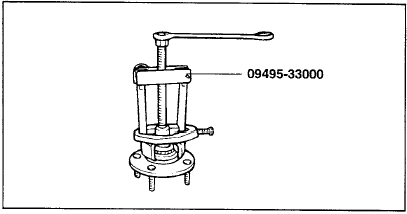

6. С помощью специального инструмента извлеките внутреннюю обойму подшипника

6. С помощью специального инструмента извлеките внутреннюю обойму подшипника из ступицы колеса.

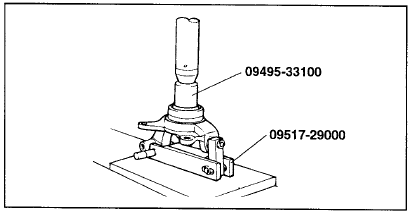

7. С помощью специального инструмента (09495-33100 и 09517-29000) извлеките наружную

7. С помощью специального инструмента (09495-33100 и 09517-29000) извлеките наружную обойму подшипника из поворотного кулака.
