Шарнир «Трипод»

Шарнир «Трипод»

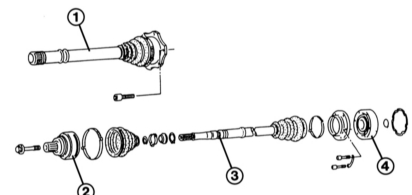

Карданный шарнир «Трипод» (1) нельзя отделить от ведущей полуоси. Гомокинетические шарниры, напротив, можно снять с собственно приводного вала (3) – как внешний (2), так и внутренний (4).


ПОРЯДОК ВЫПОЛНЕНИЯ

Шарниры «Трипод» нельзя отделить от приводного вала. В качестве запасных частей они поставляются в комплекте с полуосью и защитной манжетой. Таким образом, при замене необходимо снять внешний шарнир и заменить вал с внутренним шарниром.

Если дефектна только защитная манжета шарнира «Трипод», то сначала нужно снять внешний шарнир. По очищеному приводному валу манжету можно сдвинуть до шарнира «Трипод». Критическая точка: манжету нужно приподнять над выступом в середине вала. Для этого смажьте выступ консистентной смазкой и приподнимите манжету над утолщением с помощью тупого круглого инструмента (ручкой ложки).

В шарнире находятся 140 г консистентной смазки G 000 605. При замене манжеты нужно добавить только немного смазки.

    Снятие внутреннего шарнира
    Гомокинетический шарнир Внутренний шарнир (2): 1 – стопорная шайба; 3 – приводной вал. ПОРЯДОК ВЫПОЛНЕНИЯ Снять приводной вал. При помощи двух узких отверток терпеливо извлечь стопорно ...
