Audi A3: Снятие и установка фары - Бортовое электрооборудование - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка фары

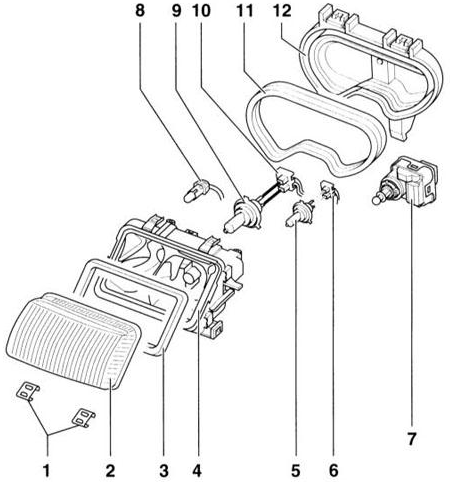

регулировки дальности света 1 – зажимы (6 шт.) 2 – рассеиватель 3 – уплотнение Фара с механизмом регулировки дальности света 1 – зажимы (6 шт.) 2 – рассеиватель 3 – уплотнение рассеивателя 4 – корпус фары 5 – лампа ближнего света 6 – разъем 7 – электродвигатель регулировки дальности света 8 – лампа стояночного света 9 – лампа дальнего света или дальнего света с противотуманным светом 10 – разъем 11 – уплотнение крышки корпуса 12 – корпус

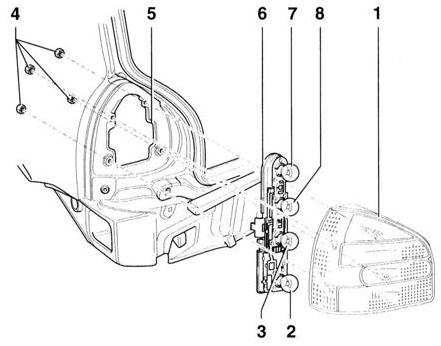

1 – корпус заднего фонаря 2 – лампа стоп–сигнала/заднего фонаря 3 – лампа фонаря Задний фонарь 1 – корпус заднего фонаря 2 – лампа стоп–сигнала/заднего фонаря 3 – лампа фонаря заднего хода 4 – гайки, 4 Н•м 5 – кузов 6 – держатель лампы 7 – лампа туманного фонаря 8 – лампа сигнала поворота

Задний фонарь

Рассеиватель и корпус фары могут заменяться независимо друг от друга. СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

2. Для исключения повреждения лакокрасочного покрытия при снятии фары обклейте бампер в районе фары.

3. Выверните боковые болты крепления (стрелка на иллюстрации) ключом Torx Т30.

4. Выверните верхние болты крепления –1– ключом Torx T

30.

5. Поверните фару –2– к центру автомобиля (стрелка) и затем выньте вперед из кузова.

6. Расстыкуйте разъем фары и регулировки дальности света. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте фару сначала в районе центральной части автомобиля цапфой –1– в направляющую –2–.

2. Состыкуйте разъем фары и механизма регулировки дальности света.

3. Слегка закрепите фару, выставьте ее по контуру кузова и затяните моментом 6 Н•м.

4. Установите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

5. Проверьте регулировку фары на СТО.

    Замена лампочек внутреннего освещения
    Лампа внутреннего освещения/подсветки чтения ПОРЯДОК ВЫПОЛНЕНИЯ 1. Осторожно снимите пальцами спереди рассеиватель светильника, состоящего из трех частей. 2. Выньте из патрона дефектный ...

    Снятие и установка электродвигателя регулировки дальности света
    СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите фару. 2. Левая фара: Освободите электродвигатель поворотом влево. 3. Правая фара: Освободите электродвигатель поворотом вправо. 4. Выньте электродвигател ...
